朝铨(JATO)回转缸内藏气压筒夹夹头JAP206-5C/JAP207-16C/JAP207-B42/JAP208-B60/JAP208-B80

  气压筒夹夹头产品简介

  朝铨JAP200回转缸内藏气压筒夹夹头提供用户安装筒夹夹头系统时极大的方便性。用户只需要准备法兰连接盘与压缩空气源,即可以快速地完成筒夹夹头系统的安装工作,并即刻展开加工作业。

  与传统的筒夹夹头系统相较,选用JAP200气压筒夹夹头可以节省油压回转缸、油压帮浦、油冷却设备等安装步骤与设备成本,因此能带给用户极大的成本效益。

  JAP200的本体精度0.010mm,高转速可达3600RPM,是一款高阶高性能的气压筒夹夹头。有中空通孔,可搭配自动送料系统工作以提升生产效率。目前JAP200广泛应用於数控车床或加工专用机的工件夹持系统、传统车床改装自动化、研磨床或是安装於数控加工中心的四轴/五轴分度夹头等各式应用。

  精密筒夹夹头内藏高速气压回转缸

  节省安装油压回转缸、油箱、油压帮浦等设备成本

  夹头本体精度0.010mm,工件夹持精度0.025mm

  产品型号完整,有5C型、16C型、B42型、B60型、B80型筒夹夹头可以选用

  高转速3600RPM (JAP206-5C)

  中空孔径最大至80mm (JAP210-B80)

  加大活塞面积,夹持力强大

  先进轴承设计,高转速夹头低发热

  夹头本体高度密封设计,防水防尘(给气状态下)

  前置安装於四轴/五轴分度盘,盘面回转不干涉

  气压筒夹夹头尺寸及规格

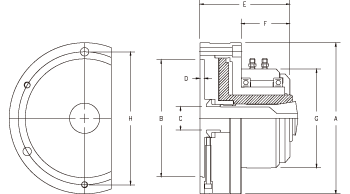

JAP206-5C/JAP207-16C气压筒夹夹头

JAP206-5C/JAP207-16C气压筒夹夹头

JAP207-B42/JAP208-B60/JAP210-B80气压筒夹夹头

JAP207-B42/JAP208-B60/JAP210-B80气压筒夹夹头

型号
JAP206-5C
JAP207-16C
JAP207-B42
JAP208-B60
JAP210-B80
A 168 (6.61") 197 (7.76") 196 (7.72") 207 (8.15") 248 (9.76")
B 130 (5.12") 160 (6.30") 155 (6.10") 170 (6.69") 200 (7.87")
C 26 (1.02") 40 (1.57") 42 (1.65") 60 (2.36") 80 (3.15")
D 5 (0.20") 5 (0.20") 5 (0.20") 5 (0.20") 6 (0.24")
E 100 (3.94") 112 (4.41") 138 (5.43") 148 (5.83") 187 (7.36")
F 55 (2.17") 64 (2.52") 77 (3.03") 86 (3.39") 82 (3.24")
G 110 (4.33") 130 (5.12") 144 (5.67") 168 (6.61") 207 (8.15")
H 147 (5.79") 176 (6.93") 172 (6.77") 186 (7.32") 227 (8.94")
安装螺丝孔 4H-ø9.0
(M8前锁)
3H-ø11.0
(M10前锁) +
3H-M10xP1.5
(M10后锁)
3H-ø11.0
(M10前锁) +
3H-M10xP1.5
(M10后锁)
3H-ø11.0
(M10前锁) +
3H-M10xP1.5
(M10后锁)
ø11.0x6
(M10前锁)
工作弹性筒夹 5C筒夹
(美规)
16C筒夹
(美规)
B42筒夹
(DIN6343 173E)
B60筒夹
(DIN6343 185E)
B80筒夹
(DIN6343 193E)
最高转速RPM 3600 2800 2500 2000 1500
工作气压 3-8kg/cm2
(43-113psi)
3-8kg/cm2
(43-113psi)
3-8kg/cm2
(43-113psi)

3-8kg/cm2
(43-113psi)

3-8kg/cm2
(43-113psi)
最大夹持径 26mm (1.02") 40mm (1.57") 42mm (1.65") 60mm (2.36") 80mm (3.15")
活塞面积 130cm2 (20.2in2) 155cm2 (24.0in2) 278cm2 (43.1in2) 304cm2 (47.2in2) 427cm2 (66.2in2)
夹持力 3465kgf@7kg/cm2
(7623lbf@100psi)
4078kgf@7kg/cm2
(8971lbf@100psi)
5572kgf@7kg/cm2
(12258lbf@100psi)
6072kgf@7kg/cm2
(13358lbf@100psi)
8440kgf@7kg/cm2
(18568lbf@100psi)
夹头净重 10kgs (22lbs) 14kgs (31lbs) 17kgs (37lbs) 21kgs (46lbs) 34kgs (71lbs)
