首页 > 卡盘 > 朝铨(JATO)回转缸内藏油压筒夹夹头-前推式
点击查看“朝铨(JATO)回转缸内藏油压筒夹夹头-前推式CHP206-5C/CHP206-25/CHP206-SS42”大图

朝铨(JATO)回转缸内藏油压筒夹夹头-前推式 产品尺寸图下载

24小时咨询热线 400-688-0096

型号: CHP206-5C/CHP206-25/CHP206-SS42
品牌: 台湾朝铨
动力: 液压/油压卡盘
爪数: 特殊卡盘
尺寸: 168/166
相关配件或油缸:

  油压筒夹夹头产品简介

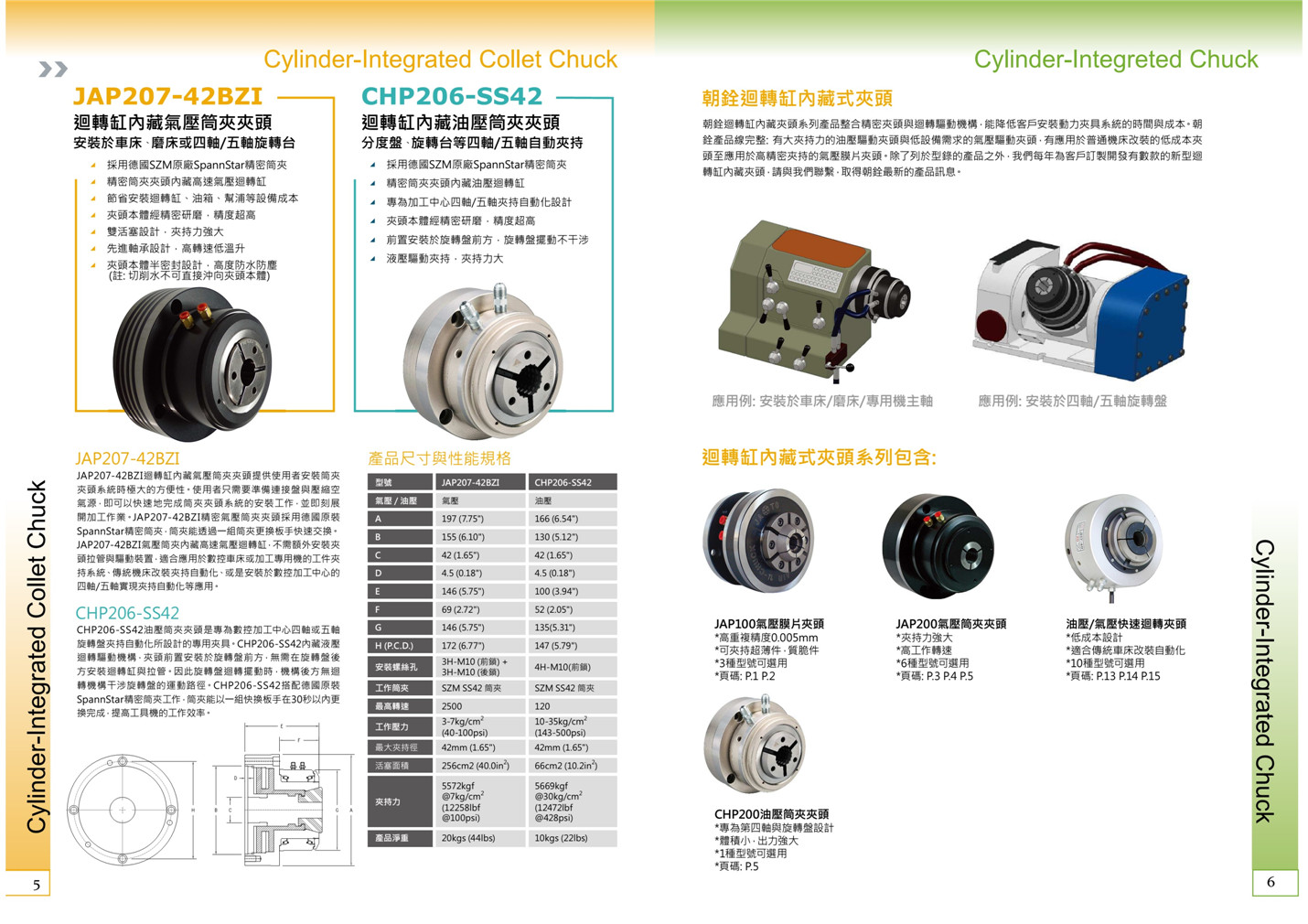

  朝铨CHP200系列是一款内藏油压回转机构的强力筒夹夹头。安装於机床主轴或分度盘前方,无需另外安装油压回转缸及驱动拉管。其安装简易,并节省机床设备成本。此外,CHP200系列夹头本体密封,防屑防切削液,产品寿命长。CHP200回转缸内藏油压筒夹夹头目前有CHP206-5C与CHP206-25可以选用。夹头有25mm中空孔径,可以夹持长型工件,亦适合连续上料加工作业。我们目前投入新型的CHP206-SS42型液压筒夹夹头,CHP206-SS42夹头搭配德国SZM公司SS42型精密筒夹,最大夹持径42mm,夹持精度在0.010mm以内,预定於2011年12月上市。

  油压筒夹夹头特点

  专为第四轴/第五轴加工所设计的精密油压筒夹夹头

  CHP206-SS42夹持精度0.010mm以内

  CHP206-5C与CHP206-25夹持精度0.025mm以内

  安装于数控分度盘,数控回转台工作

  不受第五轴回转台底部狭窄回转空间所限制

  筒夹夹头内藏油压回转机构,免额外安装油压回转缸

  前置式安装,安装快速容易

  油压驱动,夹持力强大

  油压筒夹夹头应用范例

  数控加工中心的第四轴加工/第五轴加工

  分度钻孔加工与分度攻牙加工等应用

  安装于分度盘,回转台的其它应用

  夹头尺寸及性能规格

夹头尺寸及性能规格

  CHP206-5C/CHP206-25/CHP206-SS42



型號
CHP206-5C
(前推夹紧)

CHP206-25
(前推夹紧)(订单生产)
CHP206-SS42
(后拉夹紧)(2011-12月上市)
A 168 (6.61") 168 (6.61") 166 (6.53")
B 130 (5.12") 130 (5.12") 130 (5.12")
C 26 (1.02") 26 (1.02") 42 (1.65")
D 5 (0.20") 5 (0.20") 5 (0.20")
E 100 (3.94") 100 (3.94") 100 (3.94")
F 55 (2.17") 55 (2.17") 52 (2.05")
G 110 (4.33") 110 (4.33") 135 (5.31")
H 147 (5.79") 147 (5.79") 147 (5.79")
安装螺丝孔 ø9.0x4 (M8前锁 ) ø9.0x4 (M8前锁 ) ø11.0x4 (M10前锁 )
工作筒夹 5C筒夹 YB-25筒夹 SZM SS42筒夹
最高转速 RPM 150 150 100
工作压力 3-15kg/cm2
(43-215psi)
3-15kg/cm2
(43-215psi)
5-35kg/cm2
(72-500psi)
中空孔径 26mm (1.02") 26mm (1.02") 42mm (1.65")
夹持力 4950kgf@10kg/cm2
(10890lbf@143psi)
4950kgf@10kg/cm2
(10890lbf@143psi)
4600kgf@25kg/cm2
(10120lbf@358psi)
夹头净重 10kgs (22lbs) 10kgs (22lbs) 12kgs (26.4lbs)
