点击查看“朝铨(JATO)回转缸内藏式精密气压膜片夹头JAP104/JAP105/JAP106/JAP107/JAP108/JAP110”大图

朝铨(JATO)回转缸内藏式精密气压膜片夹头 产品尺寸图下载

24小时咨询热线 400-688-0096

型号: JAP104/JAP105/JAP106/JAP107/JAP108/JAP110
品牌: 台湾朝铨
动力: 液压/油压卡盘
爪数: 特殊卡盘
尺寸: 100/137/166/207/186
相关配件或油缸:

朝铨(JATO)回转缸内藏式精密气压膜片夹头JAP104/JAP105/JAP106/JAP107/JAP108/JAP110

  气压膜片夹头简介

  朝铨JAP100精密气压膜片夹头采用专利膜片夹盘技术,重复精度可以高达0.005mm,适合各式精密工件的夹持加工,提供微米等级的夹持精度。此外,JAP100精密气压膜片夹头的夹持力能以输入气压精密微调,因此亦广泛应用於薄环工件、薄管工件或是各式质地硬脆工件的夹持加工,能大幅降低工件受夹持力破坏或变形。

  JAP100精密气压膜片夹头内藏高性能气压回转缸,转速可达4000RPM(JAP104)。与一般膜片夹头比较,客户选用JAP100气压膜片夹头可以节省安装气压回转缸,给气钢管或拉管等组件,大幅简化其安装步骤及时间。客户不需要任何原厂的支援即能完成JAP100气压膜片夹头的安装及精度调校,并快速投入加工作业。

  JAP100精密气压膜片夹头的应用范围广泛,可以搭配精密数控车床、精密研磨床、检验设备、或是各式精密加工专用机械工作。目前已成功的应用於精密机械零件、精密电子零件、光学零件、军用零件、医疗零件、精密陶瓷等多种精密零件的夹持加工,为使用者带来极大的效益。

  朝铨至今已有超过800组销售JAP100精密气压膜片夹头的纪录,有为国内外客户解决过各式精密夹持、困难夹持的成功经验。我们以累积多年的经验与自有精密加工设备为客户设计夹具并制作夹爪,提供客户完整的困难夹持解决方案。欢迎您与我们联系,与我们讨论您的需求与夹持困难,我们的工程人员竭诚为您提供咨询服务。

  精密气压膜片夹头内藏高性能气压回转缸

  超高重复精度0.005mm以内

  夹头前置式安装,无须安装回转缸及夹头拉管

  夹头具中心通孔,可配合自动送料系统工作

  夹持力可由工作气压精密微调,适合夹持薄形工件或脆弱工件。

  单边厚度0.5mm薄管可以夹持

  夹头密封设计,防尘防水防切削液

  无滑动件磨损,超长精度寿命

  依据工件设计爪型,可支持外夹或内张加工

  特殊订制品: 偏心度可手动调整的气压膜片夹头







  DVD光驱主轴组精密加工

  精密轴套搪磨加工

  微小引擎的缸套及活塞精密加工

  高速钻孔机主轴转子/轴套加工

  精密陶瓷夹持加工

  轴承薄环加工

  超薄铝管加工,单边厚度0.7mm以下

  气动手工具组偏心零件加工

  其它精密零件、薄型工件的外夹或内张夹持加工

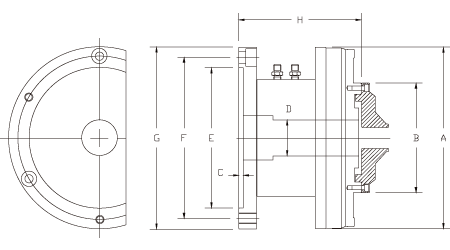

  气压膜片夹头尺寸及规格

气压膜片夹头尺寸及规格



型号
JAP104
JAP105

JAP106
(中心通孔42mm型)

JAP108
JHD110
(油压驱动型)
A 100 (3.94") 136.5 (5.37")   166 (6.54")   207 (8.15") 186 (7.32")
B 60 (2.36") 70 (2.76")   100 (3.94")   146 (5.75") 117 (4.61")
C 4 (0.16") 4 (0.16")   5 (0.20")   4 (0.16") 5 (0.20")
D 10 (0.39") 14.5 (0.57")   42 (1.65")   60 (2.36") 42 (1.65")
E (H6) 70 (2.76") 100 (3.94")   130 (5.12")   160 (6.30") 155 (6.10")
F 82 (3.27") 115 (4.53")   147 (5.79")   172 (6.77") 172 (6.77")
G 97 (3.82") 136.5 (5.37")   167 (6.57")   197 (7.76") 197 (7.76")
H 73 (2.87") 88.8 (3.50")   101.5 (4.00")   120 (4.72") 125 (4.92")
安装螺丝孔 ø7.0x4 ø9.0x3
+M8xP1.25x3
  ø11.5x3
+M10xP1.5x3
  ø11.5x3
+M10xP1.5x3
ø11.5x3
+M10xP1.5x3
最高转速 4000 3400   2400   1800 500
工作气压 0.5-7kg/cm2
(7-100psi)
0.5-7kg/cm2
(7-100psi)
  0.5-7kg/cm2
(7-100psi)
  0.5-7kg/cm2
(7-100psi)
1-14kg/cm2
14-200psi
夹爪行程(直径) 0.2mm (0.008") 0.25mm (0.010")   0.2mm (0.008")   0.25mm (0.010") 0.25mm (0.010")
夹头中空通孔 10mm (0.39") 14.5mm (0.57")   42mm (1.65")   60mm (2.36") 42mm (1.65")
非通孔最大夹径 45mm (1.77") 50mm (1.97")   80mm (3.15")   124mm (4.88") 94mm (3.70")
产品净重 2.8kg (6.16lbs) 6kg (13.2lbs)   9.5kg (20.9lbs)   18kg (39.7lbs) 14.5kg (31.9lbs)
*夹爪行程量测位置为离H高 15mm,量测输入气压为 ±6kg/cm2。





  气压膜片夹头应用范例
