型号: JAP207-42BZI/JAP210-80BZI
品牌: 台湾朝铨
动力: 液压/油压卡盘
爪数: 特殊卡盘
尺寸: 196/248
相关配件或油缸:

  精密气压筒夹夹头特点

  朝铨JAP200-BZI回转缸内藏气压筒夹夹头提供使用者安装筒夹夹头系统时极大的方便性。使用者只需要准备连接盘与压缩空气源,即可以快速地完成筒夹夹头系统的安装工作,并即刻展开加工作业。

  JAP200-BZI系列精密气压筒夹夹头采用德国SZM公司原装SpannStar精密筒夹,夹持精度能达到0.015mm以内,筒夹能透过一组筒夹更换板手快速交换。JAP200-BZI系列气压筒夹内藏高速气压回转缸,不需额外安装夹头拉管与驱动装置,适合应用於数控车床或加工专用机的工件夹持系统、传统机床改装夹持自动化、或是安装於数控加工中心的四轴/五轴实现夹持自动化等应用。

  精密后拉式筒夹夹头,重复精度0.015mm

  内藏高速气压回转缸,无需额外安装驱动装置

  与德国各大原厂相容的橡胶式精密筒夹,精度高

  筒夹快速更换设计

  大通孔径:42mm(JAP207-42BZI)/80mm(JAP210-80BZI)

  可安装轴向定位块,提高工件轴向精度

  可安装于数控车床,研磨机,第四轴,或第五轴自动化夹持

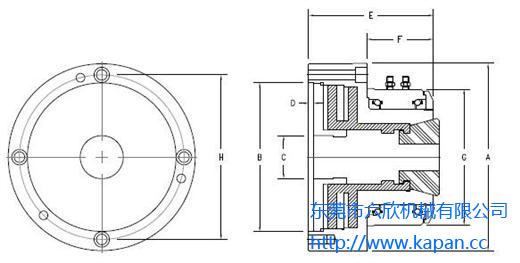

  精密气压筒夹夹头尺寸及规格

  精密气压筒夹夹头尺寸及规格



型号
JAP207-42BZI (订制生产)
JAP210-80BZI (订制生产)
A 196 (7.71") 248 (9.76")
B 155 (6.10") 200 (7.87")
C 42 (1.65") 80 (3.15")
D 5 (0.20") 5 (0.20")
E 146 (5.75") 140 (5.51")
F 70 (2.76") 69 (2.80")
G 142 (5.60") 197 (7.76")
H 172 (6.77") 226 (8.89")
安装螺丝孔 3H-ø11.0
(M10前锁) +
3H-M10xP1.5
(M10后锁)
6H-ø11.0
(M10前锁)
工作筒夹 SZM SS42 Collet SZM SS80 Collet
最高转速RPM 2500 1500
夹头工作气压 0.5-7kg/cm2
(7-100psi)
0.5-7kg/cm2
(7-100psi)
最大夹持径 42mm (1.65") 80mm (3.15")
夹持力 5572kgf@7kg/cm2
(12258lbf@100psi)
8440kgf@7kg/cm2
(18568lbf@100psi)
夹头净重 20kgs (44lbs) 31kgs (68lbs)
