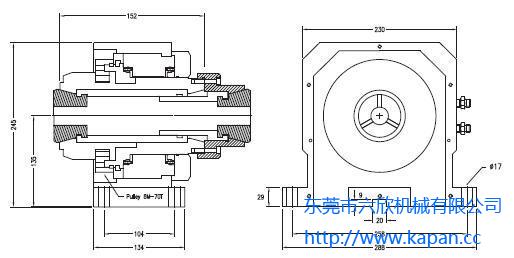

朝铨(JATO)精密双筒夹主轴夹座 产品尺寸图下载

24小时咨询热线 400-688-0096

型号: JHM-42E
品牌: 台湾朝铨
动力: 液压/油压卡盘
爪数: 特殊卡盘
尺寸: 300
相关配件或油缸:

  双筒夹精密主轴夹座简介

  朝铨JHM-42E型精密双筒夹主轴夹座整合回转主轴、油压驱动系统与精密筒夹系统,是专为各式长型工件双端同时加工所设计的精密主轴夹座。JHM-42E的两组筒夹可以在输入油压后两端同时夹紧,长型工件的两端可以一次装夹后同时车削,省去工件卸料翻面再上料的时间,大幅提升加工作业的自动化程度,节省加工时间与成本。JHM-42E主轴夹座的标准夹持长度是150mm。夹座的两端可以安装延长滑套组,延长滑套的长度目前有50mm长与75mm长两种可以选用,因此JHM-42E最长的夹持长度可以延伸至300mm,可以适应长短变化的加工件,提升加工机台的工作弹性。

  高精度双筒夹主轴夹座,工件双端同时夹持加工

  夹座本体夹持长度150mm (筒夹端面至筒夹端面)

  夹座两端皆可安装延长滑套组,有50mm与75mm两种可以选用

  夹座夹持长度: 150mm/200mm/225mm/250mm/275mm/300mm

  搭配德国SZM原厂SpannStar精密筒夹工作,

  夹座夹持精度0.015mm,延长滑套夹持精度0.025mm

  高转速2000RPM (需搭配油冷却设备)

  油压驱动,工件双端同时夹紧,超强夹持力

  应用例: 自行车避震器,导螺杆,跑步机滚轮等加工专

  油冷却非常重要! 油温升过高可能造成主轴卡死损坏

  产品尺寸及性能规格

  JHM-42E双筒夹主轴夹座



型號
JHM-42E双筒夹主轴夹座
工作筒夹 SpannStar SS42G x 2
工作油压 10-20kg/cm-sq
夹持范围 6mm-42mm
夹座本体夹持长度 150mm
延长滑套规格(选购) 50mm/75mm
夹座最长夹持长度 300mm
本体夹持精度
(25mm位置以千分表量测)
0.015mm
延长夹持精度
(25mm位置以千分表量测)
0.025mm
最高转速RPM
(有油冷却)
2000
最高转速RPM
(无油冷却)
1500
夹座重量 50kgs
