型号: JAM-25B/JAM-42C/JAM-72C/JHM-65C
品牌: 台湾朝铨
动力: 液压/油压卡盘
爪数: 特殊卡盘
尺寸: 135/145
相关配件或油缸:

  *性能升级的 JAM-72C / JHM-65C / JAM-42C*

  朝铨主轴夹座系列产品投入市场已逾15年,其成熟的设计与稳定的品质长久以来深受广大客户的肯定与支持。朝铨实业长年除了投入新产品与新技术的开发之外,我们亦持续投入资源改善与改良现有产品的品质与性能。我们预定於2011年全新升级JAM-72C(已上市), JHM-65C(2011-Q4上市), JAM-42C(2012-Q2)三型产品。朝铨实业近年来持续投入高性能轴承技术的开发,我们将应用最新的主轴推力轴承技术植入JAM-72C/JHM-65C/JAM-42C型主轴夹座,新型的主轴夹座除了继承原有产品的优点之外,夹座将采全密闭设计,无空气泄漏/无回油/无漏油。采用新型的主轴推力轴承技术,夹座不因高速运转所产生的温升变形而卡死。此外,新型的主轴夹座具备强制放料设计,亦提升其防水防尘性能。新款的JAM/JHM主轴夹座已陆续投产,JAM-72C主轴夹座已经上市,JHM-65C夹座预定於2011-Q4上市,JAM-42C夹座预定於2012-Q2上市。请与我们联系,取得朝铨最新的产品开发进度。

  全密闭设计,无空气泄漏/不漏油

  高转速温升不卡死

  强制放料设计

  需停止主轴後开关夹头

  主轴夹座产品简介

  朝铨JAM/JHM空油压主轴筒夹夹座(单筒夹)是专为双端型/对称型工件加工所设计的专用主轴夹座。朝铨主轴夹座整合筒夹夹头与回转主轴,体积小,外形薄,方便设计自动送料系统。工件在一次的夹持动作内可以完成工件双端同时加工,大幅提高工作效率并减少加工机台的设备成本。应用朝铨主轴筒夹夹座设计各式加工专用机械,可以缩短工程人员的开发时程与组立时程,帮助产品更快的投入市场。在应用上,针对短型零件,客户可以应用一只主轴筒夹夹座进行单端加工或双端同时加工。而长型零件则可以应用一对主轴筒夹夹座进行双端同时加工。目前,朝铨双向主轴夹座已经广泛的应用於多种零件的加工专用机械,包含: 自行车零件丶汽车零件丶机车零件丶军用零件丶运动器材零件等。

  朝銓专利空油压双向主轴夹座

  整合筒夹夹头与回转主轴

  一次夹持,双端加工,减少机台设备成本

  高刚性,夹持力强

  朝铨主轴夹座设计概念

  针对追求高生产效率的加工专用机械,朝铨提出了全新的夹具设计观念。传统的自动化工件夹持系统是由一系列的标准化组件所组成,包含了回转主轴丶动力夹头丶及液气压驱动系统。朝铨JAM/JHM空油压主轴夹座将三者整合为一,大幅提升加工专用机械的设计弹性与生产效率。应用朝铨主轴夹座,专用机械能大量缩短工件送料行程与装夹的时间。此外,由於朝铨主轴夹座的外型短薄,短型工件能在一次的装夹作业完成工件双端同时加工,而长型工件能以一对单筒夹主轴夹座或是一只双筒夹主轴夹座在一次的装夹完成工件双端同时加工。朝铨目前设计有一系列的单筒夹或双筒夹主轴夹座,能适应多种加工件。除了列於型录的产品之外,我们每年新开发有2-3款的新型主轴夹座,请与我们联系,讨论您的加工需求,并取得朝铨最新的产品讯息。

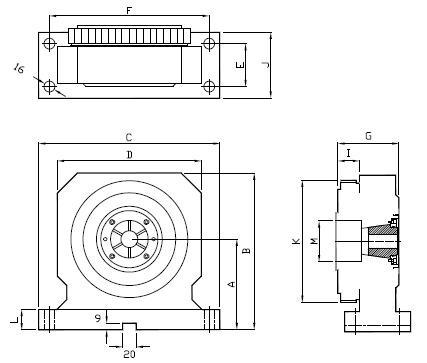

  主轴夹座尺寸及规格

主轴夹座尺寸及规格



型号
JAM-25B (单筒夹)
JAM-42C (单筒夹)
JAM-72C (单筒夹)
JHM-65C (单筒夹)
  已上市 2012-Q2 已上市 (新品) 2011-Q4
    *全密闭设计
*需停机後上下料
*全密闭设计
*需停机後上下料
*全密闭设计
*需停机後上下料
A (中心高) 135 (5.31") 135 (5.31") 145 (5.71") 135 (5.31")
B 232 (9.13") 232 (9.13") 265 (10.43") 232 (9.13")
C 270 (10.63") 270 (10.63") 288 (11.34") 270 (10.63")
D 210 (8.27") 210 (8.27") 236 (9.45") 210 (8.27")
E 64 (2.52") 64 (2.52") 105 (4.13") 64 (2.52")
F 238 (9.37") 238 (9.37") 256 (10.08") 238 (9.37")
G 92 (3.62") 92 (3.62") 108 (4.25") 95 (3.78")
I (皮带轮宽度) 27 (1.06") 27 (1.06") 27 (1.06") 27 (1.06")
J 98 (3.86") 98 (3.86") 135 (5.31") 98 (3.86")
K 182 (7.17") 182 (7.17") 202 (7.95") 167 (6.57")
L 30 (1.18") 30 (1.18") 34 (1.34") 30 (1.18")
M 57 (2.24") 57 (2.24") 83 (3.28") 87 (3.43")
皮带轮规格 8M*70T or 8M*72T 8M*70T or 8M*72T 8M*80T 8M*66T
工作筒夹 ER-40 (单筒夹) JR-42A (单筒夹) JR-72 (单筒夹) JR-65 (单筒夹)
气压/油压驱动 气压 气压 气压 油压
工作压力 2-8kg/cm2
(29-114psi)
2-8kg/cm2
(29-114psi)
2-8kg/cm2
(29-114psi)
10-20kg/cm2
(143-285psi)
最高转速RPM 2000 2000 1800 1400
夹持范围 4-26mm
(0.16"-1.02")
10-42mm
(0.40"-1.65")
25-70mm
(0.98"-2.76")
25-65mm
(0.98"-2.36")
活塞面积 145cm2 (22.5in2) 145cm2 (22.5in2) 140cm2 (21.7in2) 55cm2 (8.53in2)
夹持力 4070kgf@7kg/cm2
(8954lbf@100psi)
4070kgf@7kg/cm2
(8954lbf@100psi)
4200kgf@7kg/cm2
(9240lbf@100psi)
3850kgf@16kg/cm2
(8470lbf@229psi)
产品净重 22.5kgs (49.5lbs) 22.5kgs (49.5lbs) 33.5kgs (73.7lbs) 23.0kgs (50.6lbs)
