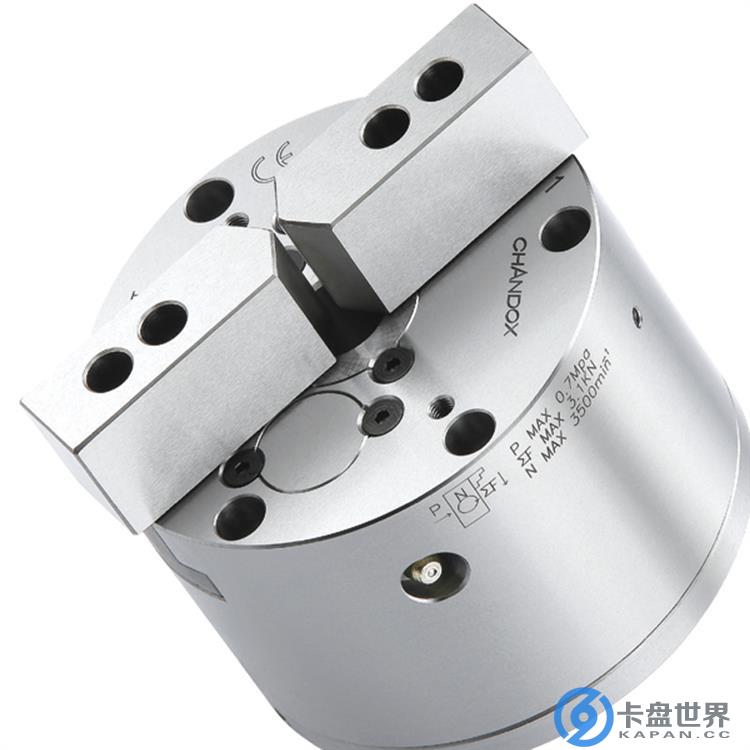

点击查看“千岛(CHANDOX)二爪气压卡盘TK-04T/TK-06T/TK-08T”大图

千岛二爪精密气压卡盘 产品尺寸图下载

24小时咨询热线 400-688-0096

型号: TK-04T/TK-06T/TK-08T
品牌: 台湾千岛
动力: 气动卡盘
爪数: 二爪卡盘
尺寸: 101.6/152.4/203.2
相关配件或油缸:

千岛(CHANDOX)二爪精密气压卡盘:TK-04T/TK-06T/TK-08T

预设治具孔及预留自动润滑管道:爪壳预设治具孔,有额外固定需要 时不须再追加加工;且预留自动润滑管道,可与自动润滑装置连结。

  1. 内藏式汽缸:汽缸与夹盘直结设计,确保作动及夹持的稳定性。
  2. 生爪精密定位:设有定位销使生爪在重复拆装时仍保持良好的定位精度。
  3. 超高精度夹持提高工作效率:夹持工件的同轴度及重覆夹持精度可达 μ级,简化操作,实现高效率的精密加工。

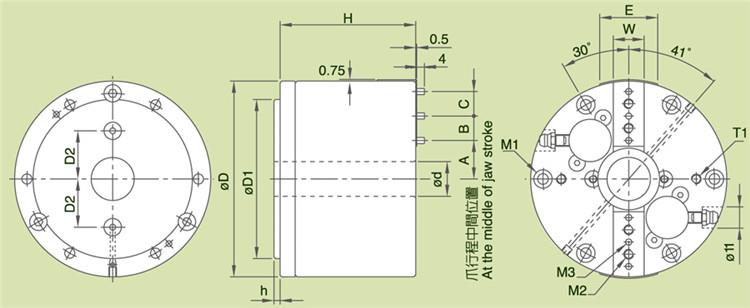

规格表                                      单位mm

型式 / 规格 A B C D E D1 d
(H7)
D2 H h
TK-04T 20.75 12.7 12.7 101.6 30 82.55 18 25 70.3 3.2
TK-06T 39.75 12.7 12.7 152.4 40 124.97 26 34.5 70.3 3.2
TK-08T 65.75 25.4 - 203.2 45 167.64 50 50 99.5 7.0



型式 / 规格 M1 M2 M3 W T1 爪 T.I.R
TK-04T 6-M5×0.8P(PCD Ø88.9) 4-M5×0.8P 6-Ø3.18 16 2-M5×0.8P (PCDØ70) 0.001
TK-06T 6-M6×1P(PCD Ø135.89) 8-M5×0.8P

6-Ø3.18 22 2-M6×1P (PCDØ110) 0.001
TK-08T 6-M10×1.5P(PCD Ø182.88) 4-M10×1.5P 4-Ø6.36 25 2-M8×1.25P (PCDØ150) 0.001



型式 / 规格 爪行程(直径)
mm
重复夹持精度 空压夹持力
7 kgf/cm2 (0.7Mpa)
kgf (KN)
最高迴转数
r.p.m (min-1)
净重
(kg)
TK-04T 3 0.001 310 (3.1) 3500 4.2
TK-06T 3 0.001 790 (7.8) 3500 9.5
TK-08T 3 0.001 1450 (14.3) 3000 25.1
