首页 > 卡盘 > 千岛内藏式超精密三爪气压卡盘

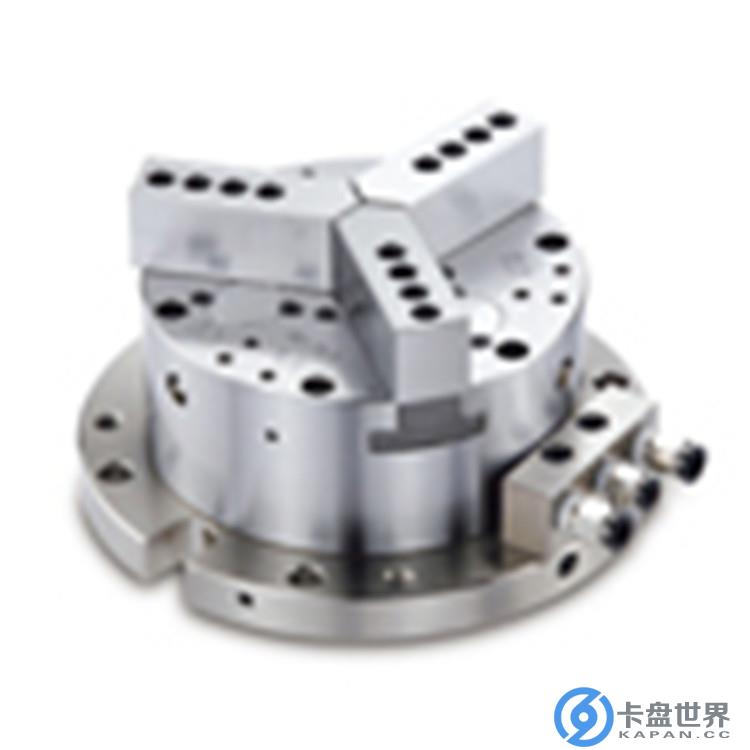

点击查看“千岛(CHANDOX)内藏式三爪气压卡盘MTK-04/MTK-06”大图

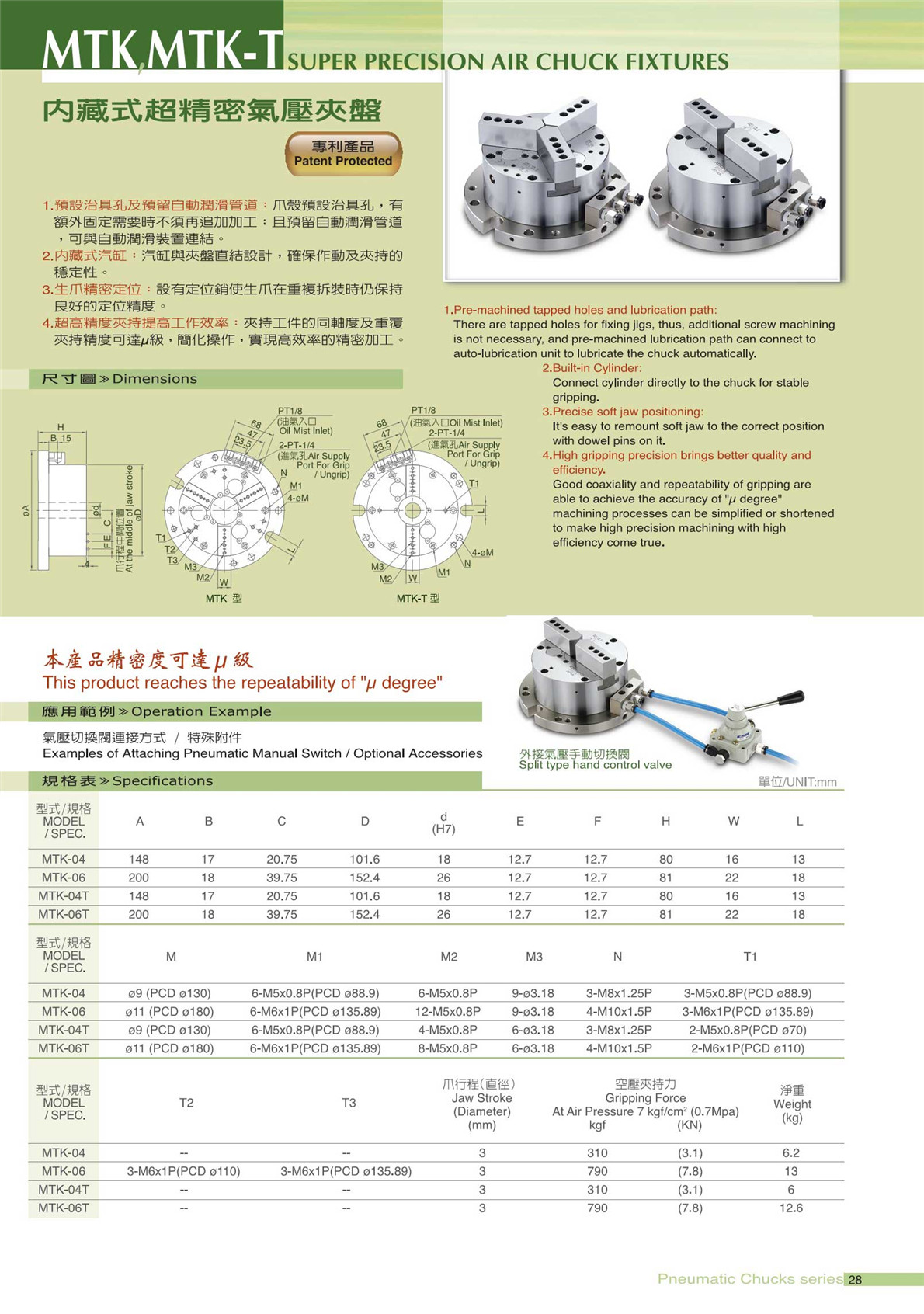

千岛内藏式超精密三爪气压卡盘 产品尺寸图下载

24小时咨询热线 400-688-0096

型号: MTK-04/MTK-06
品牌: 台湾千岛
动力: 气动卡盘
爪数: 三爪卡盘
尺寸: 148/200
相关配件或油缸:

千岛(CHANDOX)内藏式超精密三爪气压卡盘:MTK-04/MTK-06,卡盘世界有售



  1. 预设治具孔及预留自动润滑管道:爪壳预设治具孔,有额外固定需要 时不须再追加加工;且预留自动润滑管道,可与自动润滑装置连结。
  2. 内藏式汽缸:汽缸与夹盘直结设计,确保作动及夹持的稳定性。
  3. 生爪精密定位:设有定位销使生爪在重复拆装时仍保持良好的定位精度。
  4. 超高精度夹持提高工作效率:夹持工件的同轴度及重覆夹持精度可达 μ级,简化操作,实现高效率的精密加工。

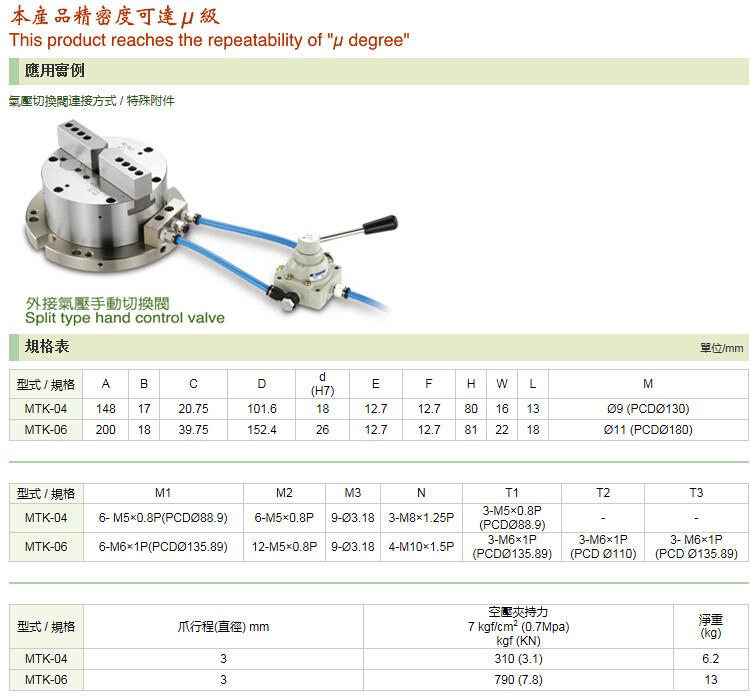

规格表    单位mm



型式 / 規格 A B C D d
(H7)
E F H W L M
MTK-04 148 17 20.75 101.6 18 12.7 12.7 80 16 13 Ø9 (PCDØ130)
MTK-06 200 18 39.75 152.4 26 12.7 12.7 81 22 18 Ø11 (PCDØ180)



型式 / 規格 M1 M2 M3 N T1 T2 T3
MTK-04 6- M5×0.8P(PCDØ88.9) 6-M5×0.8P 9-Ø3.18 3-M8×1.25P 3-M5×0.8P
(PCDØ88.9)
- -
MTK-06 6-M6×1P(PCDØ135.89) 12-M5×0.8P 9-Ø3.18 4-M10×1.5P 3-M6×1P
(PCDØ135.89)
3-M6×1P
(PCD Ø110)
3- M6×1P
(PCD Ø135.89)



型式 / 規格 爪 T.I.R 爪行程(直徑) mm 重複夾持精度 空壓夾持力
7 kgf/cm2 (0.7Mpa)
kgf (KN)
淨重
(kg)
MTK-04 0.001 3 0.001 310 (3.1) 6.2
MTK-06 0.001 3 0.001 790 (7.8) 13
