首页 > 卡盘 > 千岛双缸三爪气压卡盘

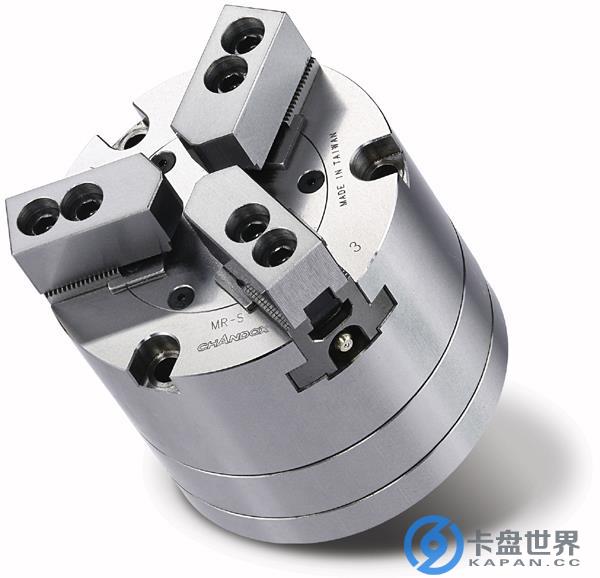

点击查看“千岛(CHANDOX)双缸三爪气压卡盘:MR-04S”大图

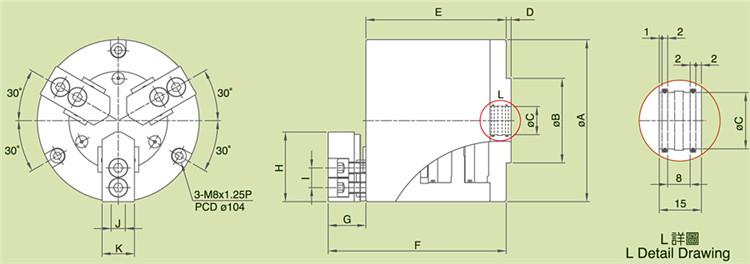

千岛双缸三爪气压卡盘 产品尺寸图下载

24小时咨询热线 400-688-0096

型号: MR-04S
品牌: 台湾千岛
动力: 气动卡盘
爪数: 三爪卡盘
尺寸: 117
相关配件或油缸:

千岛(CHANDOX)双缸三爪气压夹头:MR-04S,卡盘世界有售

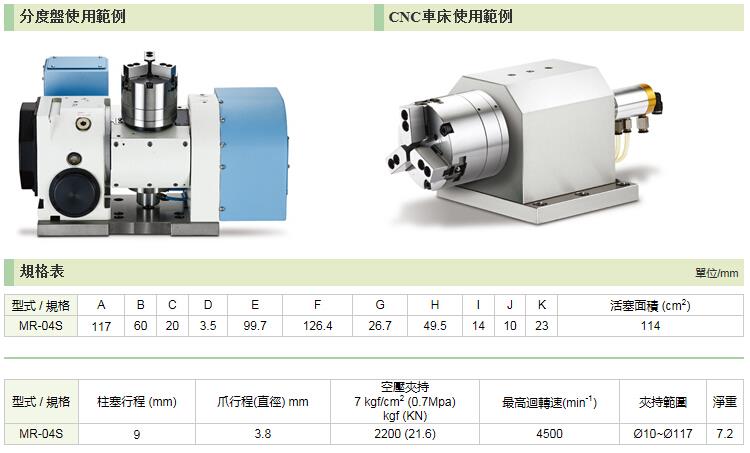

规格表        单位mm

型式 / 规格 A B C D E F G H I J K 活塞面积 (cm2)
MR-04S 117 60 20 3.5 99.7 126.4 26.7 49.5 14 10 23 114



型式 / 规格 柱塞行程 (mm) 爪行程(直径) mm 空压夹持
7 kgf/cm2 (0.7Mpa)
kgf (KN)
最高迴转速(min-1) 夹持範围 净重
MR-04S 9 3.8 2200 (21.6) 4500 Ø10~Ø117 7.2
