首页 > 卡盘 > 千岛三爪精密气压卡盘

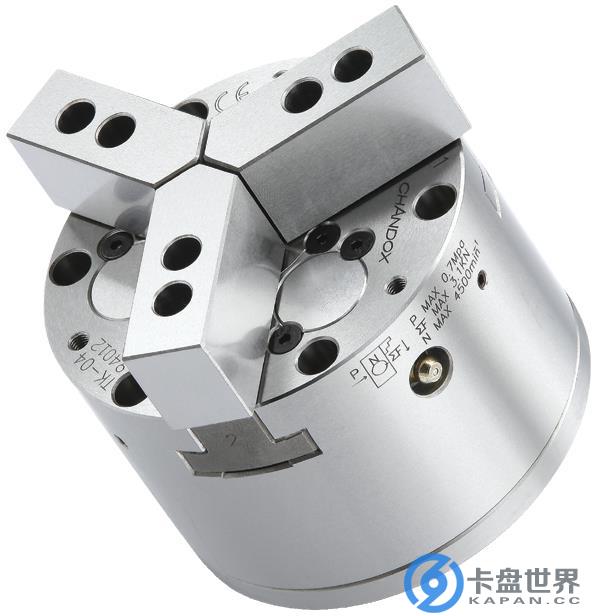

点击查看“千岛(CHANDOX)三爪精密气压卡盘:TK-04/TK-06/TK-08”大图

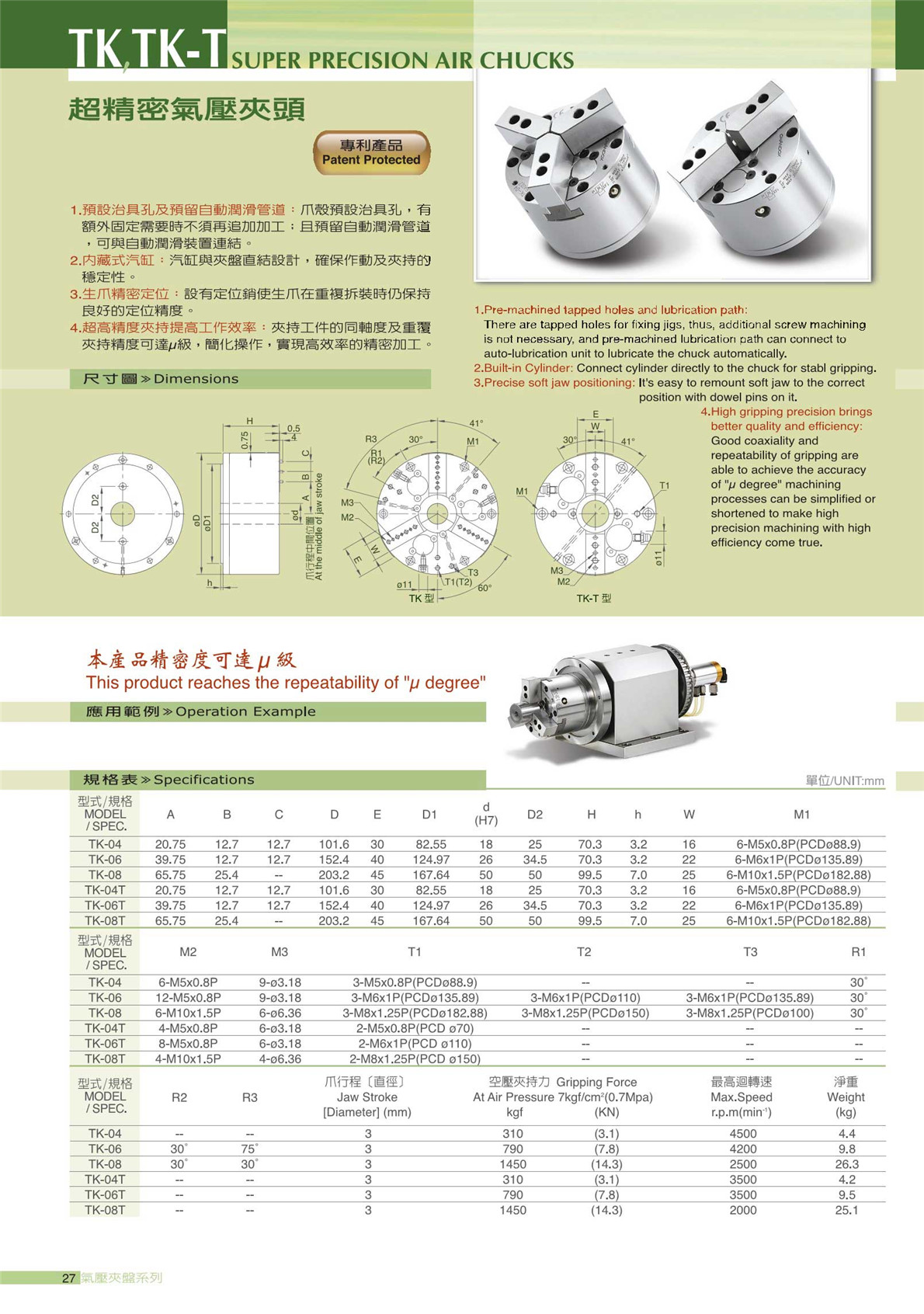

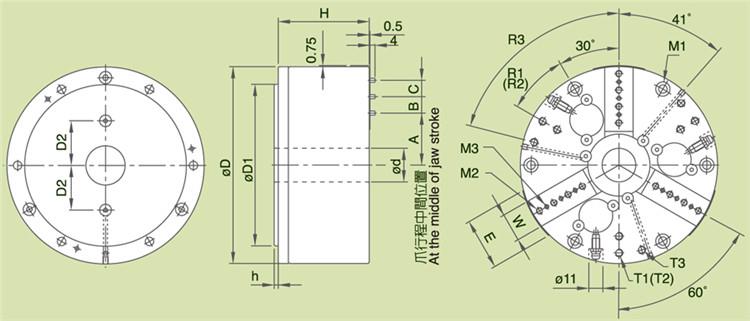

千岛三爪精密气压卡盘 产品尺寸图下载

24小时咨询热线 400-688-0096

型号: TK-04/TK-06/TK-08
品牌: 台湾千岛
动力: 液压/油压卡盘
爪数: 三爪卡盘
尺寸: 101.6/152.4/203.2
相关配件或油缸:

千岛(CHANDOX)三爪精密气压卡盘:TK-04/TK-06/TK-08,卡盘世界有售

  1.预设治具孔及预留自动润滑管道:爪壳预设治具孔,有额外固定需要 时不须再追加加工;且预留自动润滑管道,可与自动润滑装置连结。

  2.内藏式汽缸:汽缸与夹盘直结设计,确保作动及夹持的稳定性。

  3.生爪精密定位:设有定位销使生爪在重复拆装时仍保持良好的定位精度。

  4.超高精度夹持提高工作效率:夹持工件的同轴度及重覆夹持精度可达 μ级,简化操作,实现高效率的精密加工。

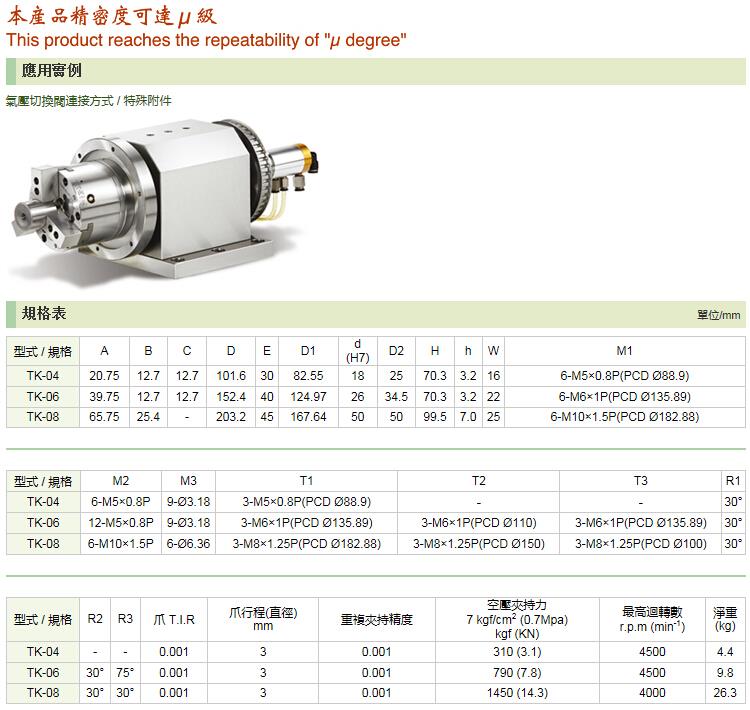

规格表                            单位 mm

型式 / 规格 A B C D E D1 d
(H7)
D2 H h W M1
TK-04 20.75 12.7 12.7 101.6 30 82.55 18 25 70.3 3.2 16 6-M5×0.8P(PCD Ø88.9)
TK-06 39.75 12.7 12.7 152.4 40 124.97 26 34.5 70.3 3.2 22 6-M6×1P(PCD Ø135.89)
TK-08 65.75 25.4 - 203.2 45 167.64 50 50 99.5 7.0 25 6-M10×1.5P(PCD Ø182.88)



型式 / 规格 M2 M3 T1 T2 T3 R1
TK-04 6-M5×0.8P 9-Ø3.18 3-M5×0.8P(PCD Ø88.9) 30°
TK-06 12-M5×0.8P

9-Ø3.18 3-M6×1P(PCD Ø135.89) 3-M6×1P(PCD Ø110) 3-M6×1P(PCD Ø135.89) 30°
TK-08 6-M10×1.5P 6-Ø6.36 3-M8×1.25P(PCD Ø182.88) 3-M8×1.25P(PCD Ø150) 3-M8×1.25P(PCD Ø100) 30°



型式 / 规格 R2 R3 爪 T.I.R 爪行程(直径)
mm
重复夹持精度 空压夹持力
7 kgf/cm2 (0.7Mpa)
kgf (KN)
最高迴转数
r.p.m (min-1)
净重
(kg)
TK-04 - - 0.001 3 0.001 310 (3.1) 4500 4.2
TK-06 30° 75° 0.001 3 0.001 790 (7.8) 4500 9.8
TK-08 30° 30° 0.001 3 0.001 1450 (14.3) 4000 26.3
