千岛三爪气动卡盘 产品尺寸图下载

24小时咨询热线 400-688-0096

型号： MR-04
品牌： 台湾千岛
动力： 气动卡盘
爪数： 三爪卡盘
尺寸： 117
相关配件或油缸：

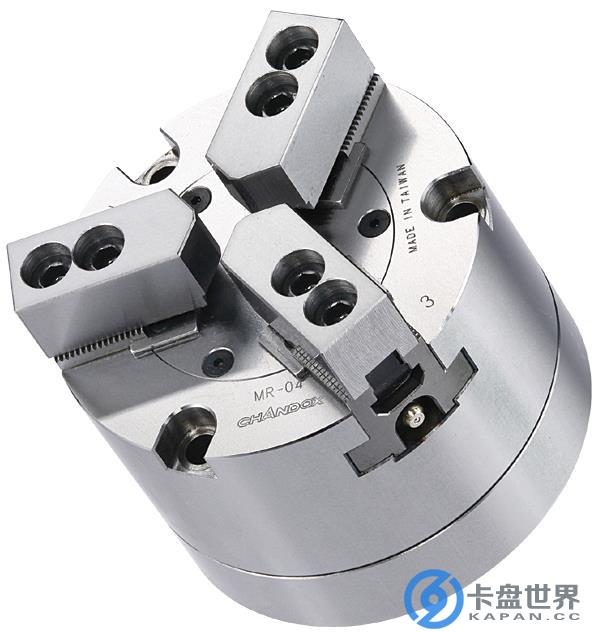

千岛(CHANDOX)三爪气压卡盘：MR-04，卡盘世界有售

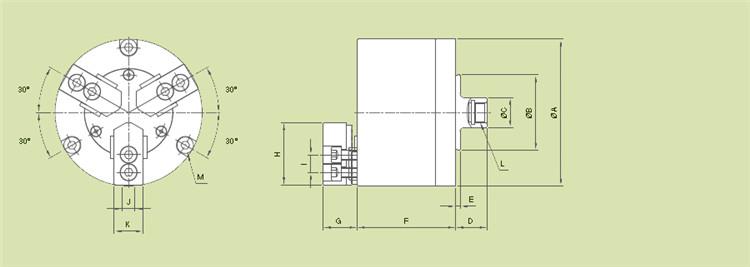

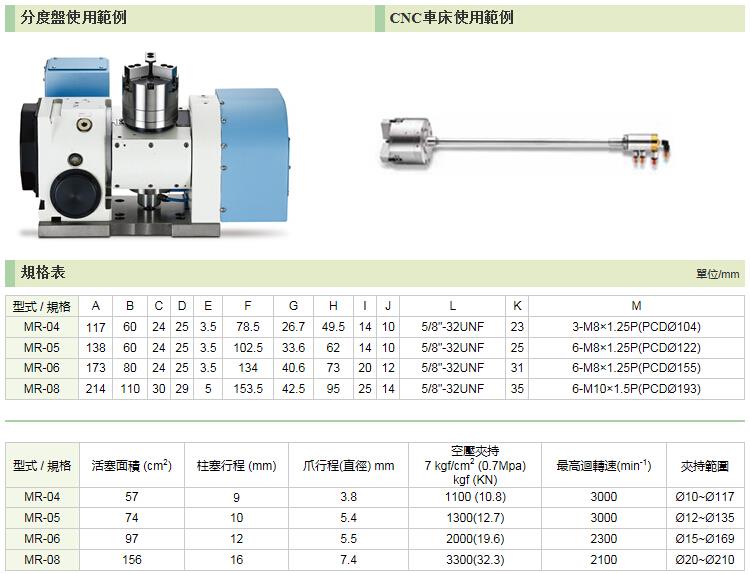

型式 / 規格	A	B	C	D	E	F	G	H	I	J	K	活塞面積 (cm2)
MR-04	117	60	20	3.5	74	100.7	26.7	49.5	14	10	23	57



型式 / 規格	柱塞行程 (mm)	爪行程(直徑) mm	空壓夾持 7 kgf/cm2 (0.7Mpa) kgf (KN)	最高迴轉速(min-1)	夾持範圍	淨重
MR-04	9	3.8	1100 (10.8)	3000	Ø10~Ø117	5.7
