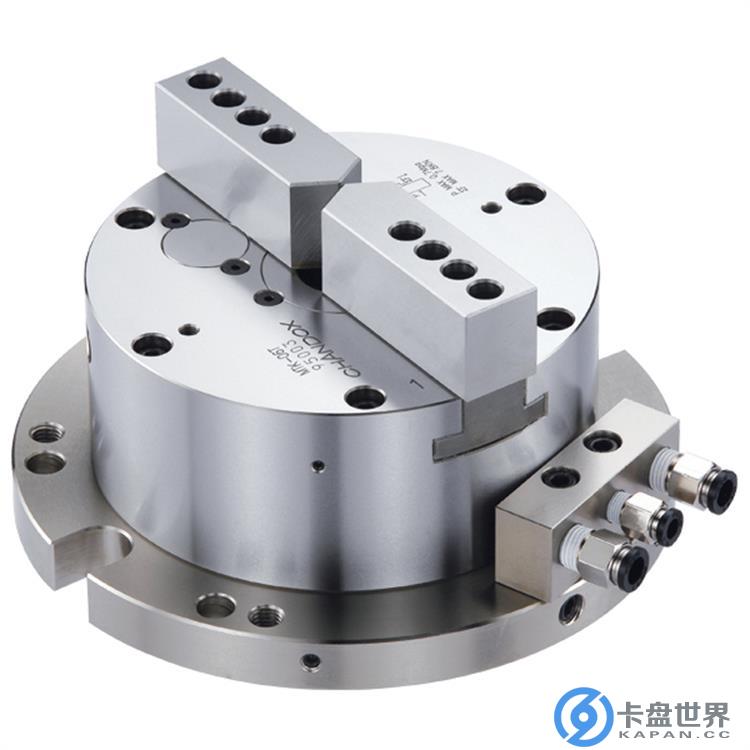

点击查看“千岛(CHANDOX)内藏式液压卡盘MOT-04/MOT-05/MOT-06/MOT-08/MOT-10”大图

千岛内藏式液压卡盘 产品尺寸图下载

24小时咨询热线 400-688-0096

型号: MOT-04/MOT-05/MOT-06/MOT-08/MOT-10
品牌: 台湾千岛
动力: 气动卡盘
爪数: 二爪卡盘
尺寸: 155/185/224/265/315
相关配件或油缸:

千岛(CHANDOX)内藏式液压卡盘:MOT-04/MOT-05/MOT-06/MOT-08/MOT-10

内藏式中空油压夹盘适用于工作台面的钻、铣加工而设计。
  1. 气缸防銹处理:在潮湿及工作环境较差的情况,气缸内部经防銹处理,不会生銹或卡死。
  2. 防尘装置:在工作台上的钻铣工作、切屑及冷却液不易进入夹盘内部, 确保夹盘的使用寿命及精度。
  3. 内藏式油缸特性:把油缸直接装置于夹头内部,更能确保连结的稳定 性、提升夹持力,适用于重切削及夹持精度的保持,倍增机械效益。



规格表:      单位MM





型式 / 规格 A B C D E F G H I J K L M N O P R S
MOT-04 157 115 - 15 77.5 104 26 49.5 14 10 23 13 Ø9(PCD Ø135) PT1/8 M8×1.25P 2-M8×1.25P (PCDØ90) 64 47
MOT-05 185 135 - 15 95 128 33 62 14 10 25 13 Ø9(PCD Ø165) PT1/4 M8×1.25P 2-M8×1.25P (PCDØ100) 80 47
MOT-06 224 169 25 16 118 158 40 73 20 12 31 18 Ø11(PCD Ø202) PT1/4 M10×1.5P 2-M8×1.25P (PCDØ134) 80 47
MOT-08 265 210 30 20 138 180 42 95 25 14 35 18 Ø11(PCD Ø243) PT1/4 M10×1.5P 2-M10×1.5P (PCDØ136) 80 47
MOT-10 315 254 52 23 150 196 46 110 30 16 40 18 Ø13(PCD Ø285) PT1/4 M12×1.75P 2-M12×1.75P (PCDØ170) 80 47





型式 / 规格 Q 活塞面积
(cm2)
柱塞行程
(mm)
爪行程(直径)
mm
最大静夹持力
kgf (KN)
最大设定油压压力
kgf/cm2 (Mpa)
空压夹持力
7 kgf/cm2 (0.7Mpa)
kgf (KN)
净重
(kg)
夹持範围
MOT-04 - 57 9 3.8 1900 (18.6) 12 (1.2) 1100 (10.8) 6.9 Ø9~Ø115
MOT-05 - 74 10 5.4 2620 (25.6)

16 (1.6) 1300 (12.7)

11.2 Ø12~Ø135

MOT-06 - 97 12 5.5 4030 (39.5)

16 (1.6) 2000 (19.6)

21.0 Ø15~Ø169

MOT-08 2-M10×1.5P
(PCDØ186)
156 16 7.4 6480 (63.5)

16 (1.6) 3300 (32.3)

36.8 Ø20~Ø210

MOT-10 2-M12×1.75P
(PCDØ230)
235 19 8.8 9760 (95.6) 16 (1.6) 4800 (47.0) 56.4 Ø33~Ø254
