首页 > 卡盘 > 千岛内藏式超精密二爪气压卡盘

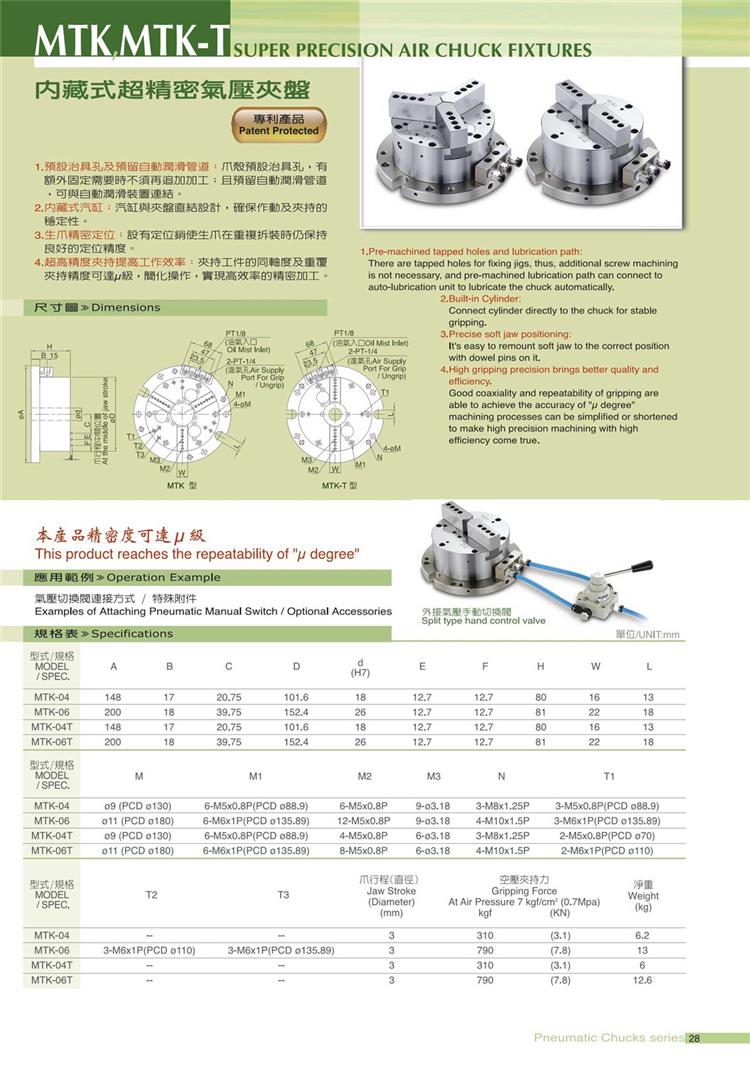

点击查看“千岛(CHANDOX)内藏式二爪气压卡盘MTK-04T/MTK-06T”大图

千岛内藏式超精密二爪气压卡盘 产品尺寸图下载

24小时咨询热线 400-688-0096

型号: MTK-04T/MTK-06T
品牌: 台湾千岛
动力: 气动卡盘
爪数: 二爪卡盘
尺寸: 140/200
相关配件或油缸:

千岛(CHANDOX)内藏式超精密二爪气压夹盘:MTK-04T/MTK-06T,卡盘世界有售

  1. 预设治具孔及预留自动润滑管道:爪壳预设治具孔,有额外固定需要时不须再追加加工;且预留自动润滑管道,可与自动润滑装置连结。
  2. 内藏式汽缸:汽缸与夹盘直结设计,确保作动及夹持的稳定性。
  3. 生爪精密定位:设有定位销使生爪在重复拆装时仍保持良好的定位精度。
  4. 超高精度夹持提高工作效率:夹持工件的同轴度及重覆夹持精度可达 μ级,简化操作,实现高效率的精密加工。



规格表  单位:mm



型式 / 规格 A B C D d
(H7)
E F H W L M M1 M2 M3
MTK-04T 148 17 20.75 101.6 18 12.7 12.7 80 16 13 Ø9 (PCDØ130) 6- M5×0.8P(PCDØ88.9) 4-M5×0.8P 6-Ø3.18
MTK-06T 200 18 39.75 152.4 26 12.7 12.7 81 22 18 Ø11 (PCDØ180) 6-M6×1P(PCDØ135.89) 8-M5×0.8P 6-Ø3.18



型式 / 规格 N T1 爪 T.I.R 爪行程(直径) mm 重复夹持精度 空压夹持力
7 kgf/cm2 (0.7Mpa)
kgf (KN)
净重
(kg)
MTK-04T 3-M8×1.25P 2-M5×0.8P (PCDØ70) 0.001 3 0.001 310 (3.1) 6
MTK-06T 4-M10×1.5P 2-M6×1P (PCDØ110) 0.001 3 0.001 790 (7.8) 12.6
