首页 > 卡盘 > 筒夹式快速精密回转夹头:朝铨(JATO)JA/JH系列
点击查看“筒夹式快速精密回转夹头:朝铨(JATO)JA/JH系列”大图

筒夹式快速精密回转夹头:朝铨(JATO)JA/JH系列 产品尺寸图下载

24小时咨询热线 400-688-0096

型号: JA7-44/JH7-44
品牌: 台湾朝铨
动力: 液压/油压
爪数: 特殊卡盘
尺寸: 192
相关配件或油缸:

  快速回转夹头性能提升计画

  朝铨快速回转夹头系列产品投入市场已愈30年,其成熟的设计与稳定的品质长久以来深受广大客户的肯定与支持。朝铨实业长年除了投入新产品与新技术的开发之外,我们亦持续投入资源改善与改良现有产品的品质与性能。我们预定在2011年陆续提升快速回转夹头全线产品的工作性能。最新的计划进度,请与我们联系。

  JA7-44/JH7-44最高转速提升至2000RPM (2011-Q4)

  JA5-25/JH5-25最高转速提升至2300RPM (2011-Q4)

  JA7-40/JH7-40最高转速提升至2000RPM (2011-Q4)

  JA7-70/JH7-70最高转速提升至1700RPM (2011-Q4)

  快速回转夹头简介

  内张与外夹两用快速回转夹头

  自1981年上市已来朝铨快速回转夹头系列产品即是高性能、高品质、安装方便、使用容易的代名词。

  朝铨快速回转夹头系列内藏油气压回转缸,使用者可以在极短的时间内完成工件夹持系统的设置,快速地展开各式加工作业。此外,朝铨快速精密回转夹头的快速更换筒夹/副爪设计,能帮助客户更弹性的面对各式少量多样的加工作业。因此无论是自动化加工、半自动化加工、传统机床改装自动化、专用机组装等各式应用,朝铨快速精密回转夹头皆是客户的指名首选。

  朝铨快速精密回转夹头系列销售至今出厂已超过20000组以上,是业界公认的领导品牌。朝铨坚持品质至上,使用德国进口轴承组,产品自金属材料、加工、组装、产品测试至产品包装等作业,由台湾本厂与长期合作的协力伙伴一贯完成,提供客户高等级的品质承诺。

  夹头内藏油压/气压回转缸,免额外安装回转缸

  安装简易,快速建置工作夹持系统

  筒夹快速更换设计,高工作弹性

  夹头具中心通孔设计,配合自动送料系统工作

  可不停机上下料,产能高

  适合传统车床改装自动化或半自动化

  适合组装各式专用加工机械

  切削液不可直接冲向夹头

  JA7-44/JH7-44可以选购内张套件进行内张夹持作业

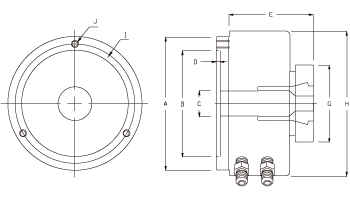

  快速回转夹头尺寸及规格

快速回转夹头尺寸及规格



型号
JA7-44气压夹头
JH7-44油压夹头
A 192mm (7.56") 192mm (7.56")
B 155mm (6.10") 155mm (6.10")
C 44mm (1.73") 44mm (1.73")
D 5mm (0.20") 5mm (0.20")
E 135mm (5.31") 135mm (5.31")
G 110mm (4.33") 110mm (4.33")
H 212mm (8.35") 212mm (8.35")
I 172mm (6.77") 172mm (6.77")
J 3H - M10 x P1.5 (后锁 ) 3H - M10 x P1.5 (后锁 )
弹性筒夹 C-44筒夹或C-44I内张套件 C-44筒夹或C-44I内张套件
气压/油压驱动 气压 油压
工作压力 2-20kg/cm2 (28-286psi) 2-20kg/cm2 (28-286psi)
最高转速RPM 1600 1600
最大夹径

44mm (1.73") 44mm (1.73")
缸体活塞面积 116cm2 (18in2) 116cm2 (18in2)
夹持力 5400kgf@7kg/cm2
(12020lbf@100psi)
10800kgf@14kg/cm2
(24040lbf@200psi)
产品净重 17kg (37.4lbs) 17kg (37.4lbs)
