千岛三爪中实液压卡盘 产品尺寸图下载

24小时咨询热线 400-688-0096

型号： CL-15DP/CL-18DP/CL-21DP/CL-24DP/CL-32DP
品牌： 台湾千岛
动力： 液压/油压卡盘
爪数： 三爪卡盘
尺寸： 381/450/530/610
相关配件或油缸：千岛(CHANDOX)中实回转油缸:L1020R/L1225R/L1530R/L2035R

千岛(CHANDOX)三爪中实液压卡盘：CL-15DP/CL-18DP/CL-21DP/CL-24DP/CL-32DP

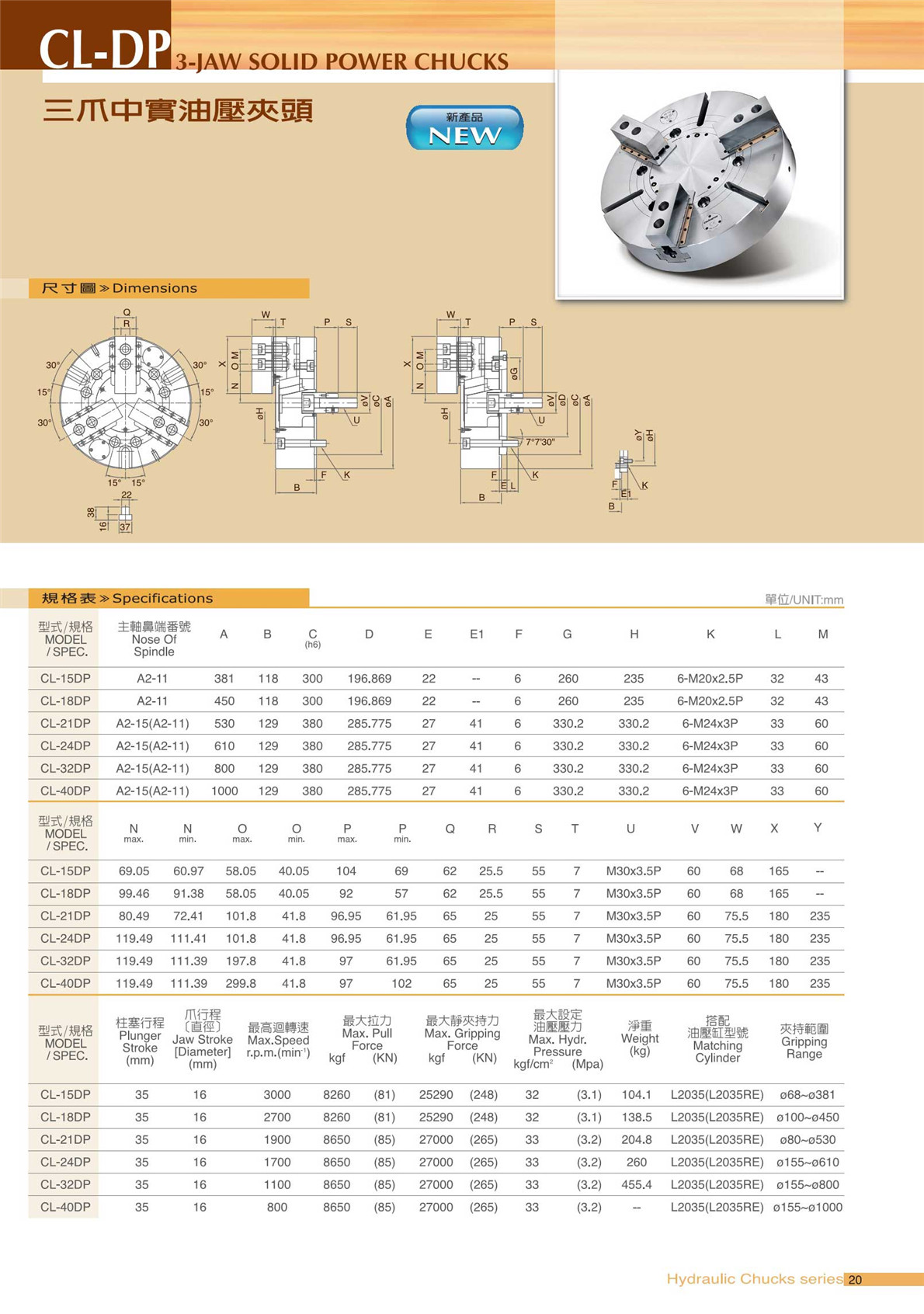

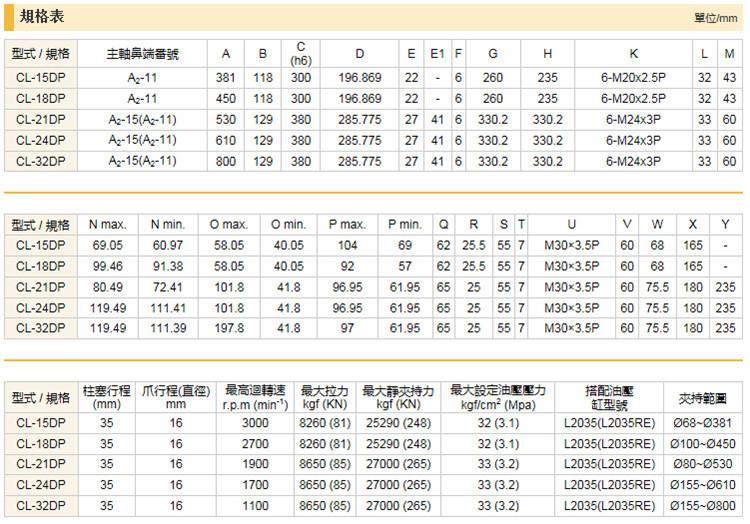

 规格表                    单位/mm

型式 / 规格	主轴鼻端番号	A	B	C (h6)	D	E	E1	F	G	H	K	L	M
CL-15DP	A2-11	381	118	300	196.869	22	-	6	260	235	6-M20x2.5P	32	43
CL-18DP	A2-11	450	118	300	196.869	22	-	6	260	235	6-M20x2.5P	32	43
CL-21DP	A2-15(A2-11)	530	129	380	285.775	27	41	6	330.2	330.2	6-M24x3P	33	60
CL-24DP	A2-15(A2-11)	610	129	380	285.775	27	41	6	330.2	330.2	6-M24x3P	33	60
CL-32DP	A2-15(A2-11)	800	129	380	285.775	27	41	6	330.2	330.2	6-M24x3P	33	60





型式 / 规格	N max.	N min.	O max.	O min.	P max.	P min.	Q	R	S	T	U	V	W	X	Y
CL-15DP	69.05	60.97	58.05	40.05	104	69	62	25.5	55	7	M30×3.5P	60	68	165	-
CL-18DP	99.46	91.38	58.05	40.05	92	57	62	25.5	55	7	M30×3.5P	60	68	165	-
CL-21DP	80.49	72.41	101.8	41.8	96.95	61.95	65	25	55	7	M30×3.5P	60	75.5	180	235
CL-24DP	119.49	111.41	101.8	41.8	96.95	61.95	65	25	55	7	M30×3.5P	60	75.5	180	235
CL-32DP	119.49	111.39	197.8	41.8	97	61.95	65	25	55	7	M30×3.5P	60	75.5	180	235





型式 / 规格	柱塞行程 (mm)	爪行程(直径) mm	最高迴转速 r.p.m (min-1)	最大拉力 kgf (KN)	最大静夹持力 kgf (KN)	最大设定油压压力 kgf/cm2 (Mpa)	搭配油压 缸型号	夹持範围
CL-15DP	35	16	3000	8260 (81)	25290 (248)	32 (3.1)	L2035(L2035RE)	Ø68~Ø381
CL-18DP	35	16	2700	8260 (81)	25290 (248)	32 (3.1)	L2035(L2035RE)	Ø85~Ø450
CL-21DP	35	16	1900	8650 (85)	27000 (265)	33 (3.2)	L2035(L2035RE)	Ø55~Ø530
CL-24DP	35	16	1700	8650 (85)	27000 (265)	33 (3.2)	L2035(L2035RE)	Ø130~Ø610
CL-32DP	35	16	1100	8650 (85)	27000 (265)	33 (3.2)	L2035(L2035RE)	Ø130~Ø800
