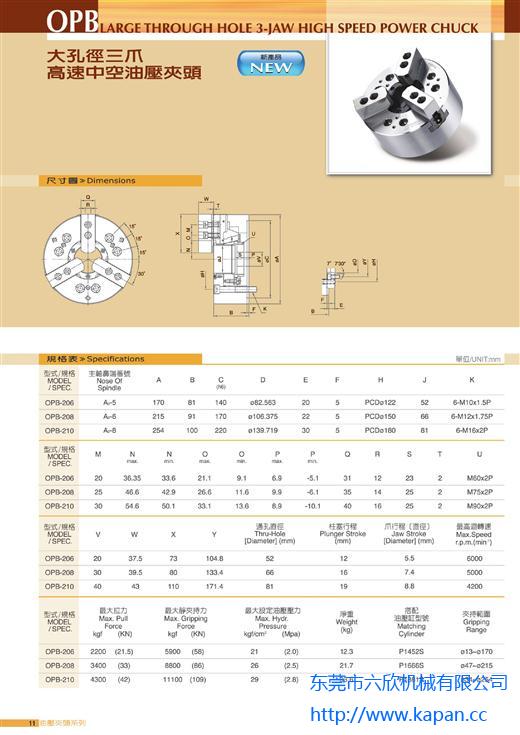

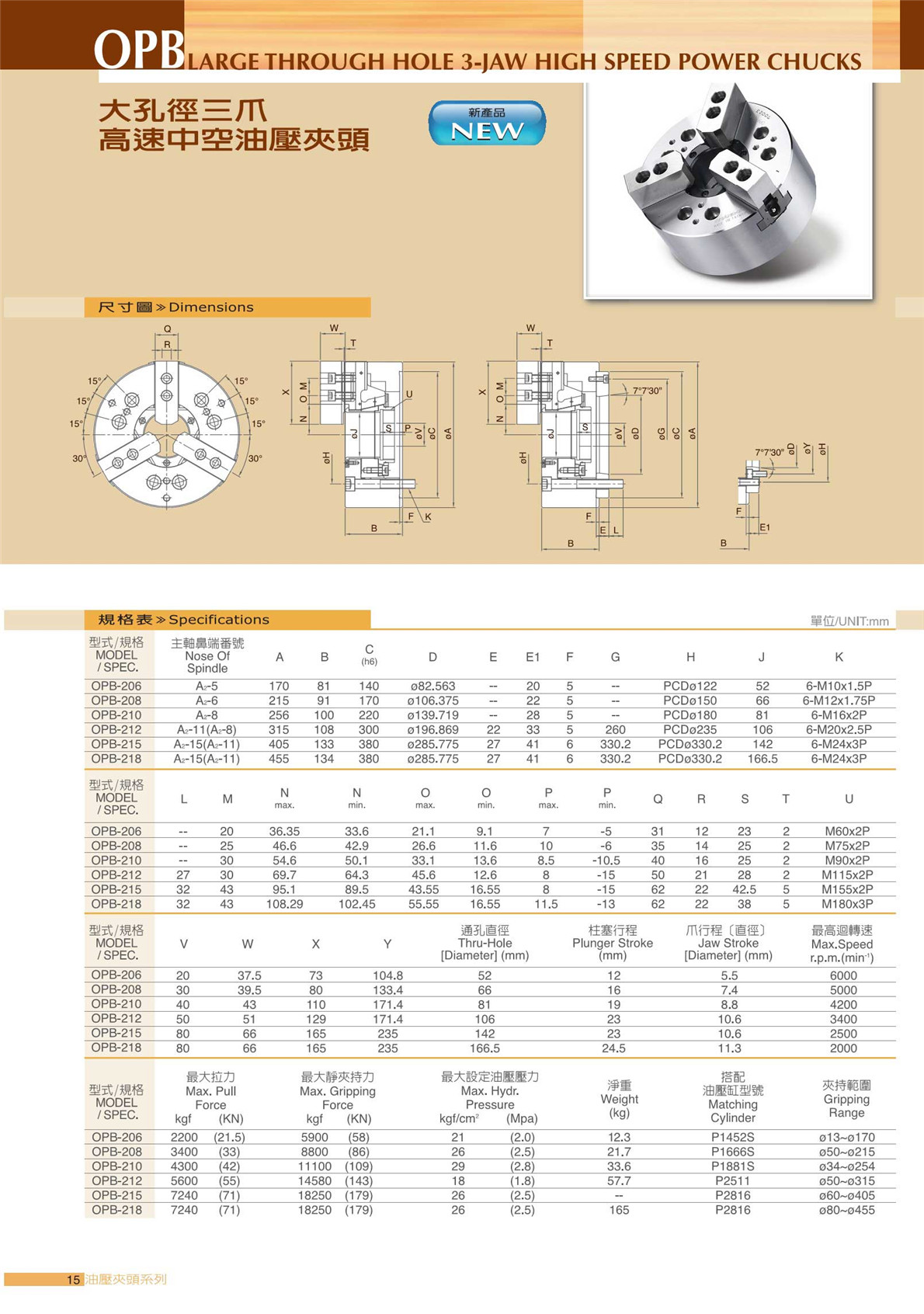

千岛(CHANDOX)大孔径液压卡盘:OPB-206/OPB-208/OPB-210卡盘世界有售
| 型式 / 规格 | 主轴鼻端番号 | A | B | C(h6) | D | E | F | H | J | K |
| OPB-206 | A2-5 | 170 | 81 | 140 | Ø82.563 | 20 | 5 | PCDØ122 | 52 | 6-M10×1.5P |
| OPB-208 | A2-6 | 215 | 91 | 170 | Ø106.375 | 22 | 5 | PCDØ150 | 66 | 6-M12×1.75P |
| OPB-210 | A2-8 | 254 | 100 | 220 | Ø139.719 | 28 | 5 | PCDØ180 | 81 | 6-M16×2P |
| 型式 / 规格 | M | N max. | N min. | O max | O min. | P max. | P min. | Q | R | S | T | U |
| OPB-206 | 20 | 36.35 | 33.6 | 21.1 | 9.1 | 7 | -5.1 | 31 | 12 | 23 | 2 | M60 x 2P |
| OPB-208 | 25 | 46.6 | 42.9 | 26.6 | 11.6 | 10 | -6.1 | 35 | 14 | 25 | 2 | M75 x 2P |
| OPB-210 | 30 | 54.6 | 50.1 | 33.1 | 13.6 | 8.5 | -10.1 | 40 | 16 | 25 | 2 | M90 x 2P |
| 型式 / 规格 | V | W | X | Y | 通孔直径 (mm) | 柱塞行程 (mm) | 爪行程[直径] (mm) | 最高迴转数 r.p.m. (min-1) |
| OPB-206 | 20 | 37.5 | 73 | 104.8 | 52 | 12 | 5.5 | 6000 |
| OPB-208 | 30 | 39.5 | 80 | 133.4 | 66 | 16 | 7.4 | 5000 |
| OPB-210 | 40 | 43 | 110 | 171.4 | 81 | 19 | 8.8 | 4200 |
| 型式 / 规格 | 最大拉力 | 最大静夹持力 | 最大设定油压压力 | 净重(kg) | 搭配油压缸型号 | 夹持範围 | |||
| kgf | (KN) | kgf | (KN) | kgf/cm2 | (Mpa) | ||||
| OPB-206 | 2200 | (21.5) | 5900 | (58) | 21 | (2.0) | 12.3 | P1452S | Ø13~Ø170 |
| OPB-208 | 3400 | (33) | 8800 | (86) | 26 | (2.5) | 21.7 | P1666S | Ø50~Ø215 |
| OPB-210 | 4300 | (42) | 11100 | (109) | 29 | (2.8) | 33.6 | P1881S | Ø34~Ø254 |
