首页 > 回转缸 > 亿川中实回转油压缸
点击查看“亿川(AUTOStrong)中实回转油压缸:MS105C/MS125C/MF125C/MS150C/MS200C”大图

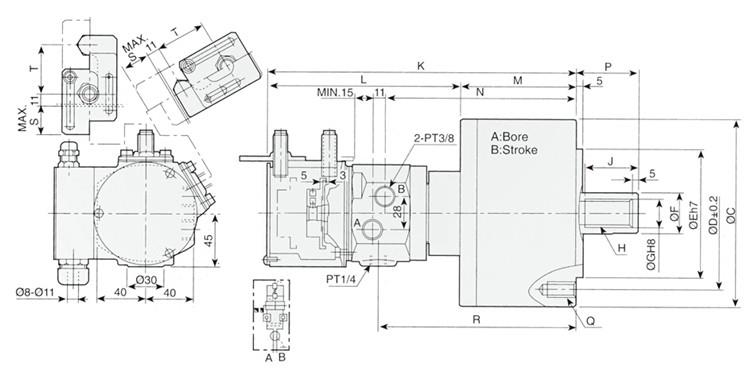

亿川中实回转油压缸 产品尺寸图下载

24小时咨询热线 400-688-0096

型号: MS105C/MS125C/MF125C/MS150C/MS200C
品牌: 亿川油缸
结构: 中实回转油缸
尺寸: 120/174/312
相关卡盘:亿川三爪中实液压卡盘 V-206A5/V-206A6/V-208A5

  台湾亿川中实回转油压缸(含逆止阀、检知装置)  MS系列

  1、附逆止阀.

  2、检出安全装置.

  3、近接开关须另购

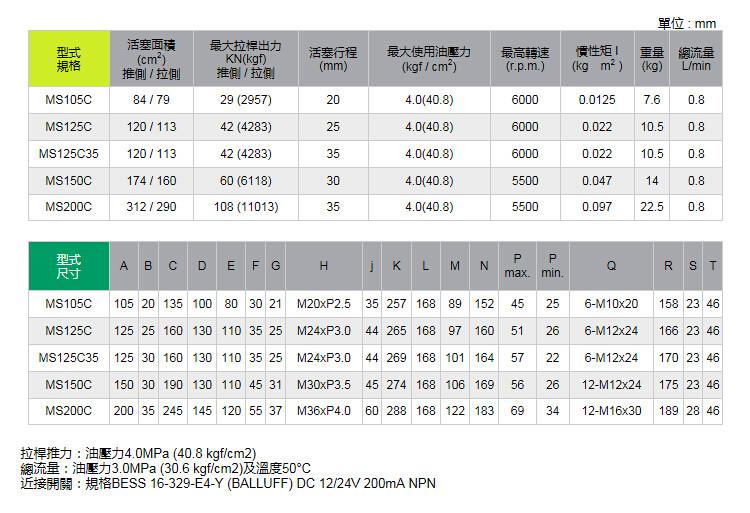

规格



尺寸
型式
活塞面积 最大拉桿推力拉侧 KN(kgf) 柱塞行程
(mm)
最高转速
(r.p.m. )
最大使用油压力(kgf/cm2 ) 总流量
(L/min)
惯性矩
I (kg.m2)
重量 (kg)
推侧(cm2) 拉侧(cm2)
MS105C 84 79 29 (2957) 20 6000 4.0(40.8) 0.8 0.0125 7.6
MS125C 120 113 42 (4283) 25 6000 4.0(40.8) 0.8 0.022 10.5
MF125C 120 113 42 (4283) 35 6000 4.0(40.8) 0.8 0.022 10.5
MS150C 174 160 60 (6118) 30 5500 4.0(40.8) 0.8 0.047 14
MS200C 312 290 108 (11013) 35 5500 4.0(40.8) 0.8 0.097 22.5

尺寸表

尺寸
型式
活塞面积 最大拉桿推力拉侧 KN(kgf) 柱塞行程
(mm)
最高转速
(r.p.m. )
最大使用油压力(kgf/cm2 ) 总流量
(L/min)
惯性矩
I (kg.m2)
重量 (kg)
推侧(cm2) 拉侧(cm2)
MS105C 84 79 29 (2957) 20 6000 4.0(40.8) 0.8 0.0125 7.6
MS125C 120 113 42 (4283) 25 6000 4.0(40.8) 0.8 0.022 10.5
MF125C 120 113 42 (4283) 35 6000 4.0(40.8) 0.8 0.022 10.5
MS150C 174 160 60 (6118) 30 5500 4.0(40.8) 0.8 0.047 14
MS200C 312 290 108 (11013) 35 5500 4.0(40.8) 0.8 0.097 22.5

● D拉桿推力:油压力 4.0 MPa(40.8kgf / cm2)
● 总流量:油压力 3.0 Mpa ( 30.6 kgf /cm2) 及温度50°C
● 近接开关:规格BESS 16-329-E4-Y ( BALLUFF) DC 12/24V 200mA NPN
