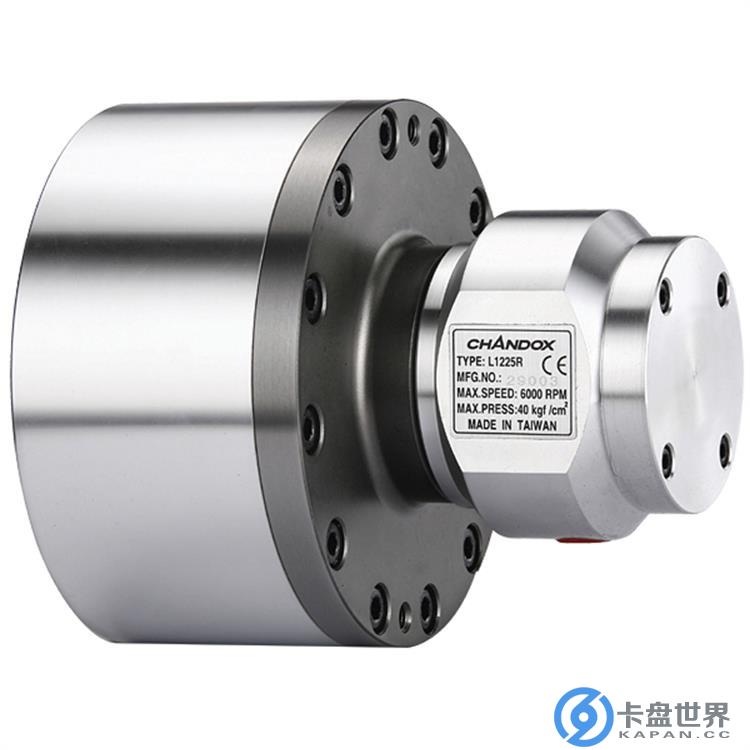

点击查看“千岛(CHANDOX)中实回转油缸:L1020R/L1225R/L1530R/L2035R”大图

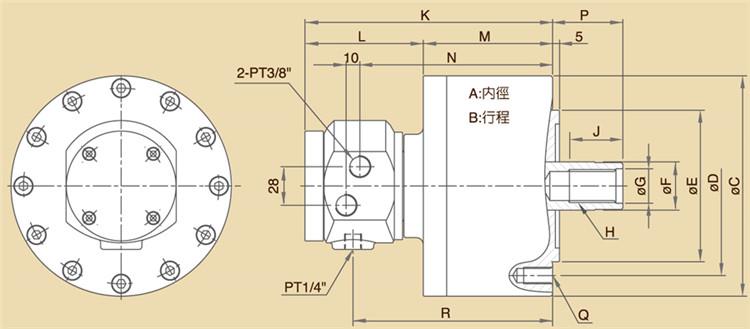

千岛中实油缸回转缸 产品尺寸图下载

24小时咨询热线 400-688-0096

型号: L1020R/L1225R/L1530R/L2035R
品牌: 千岛油缸
结构: 中实回转油缸
尺寸: 105/125/150/200
相关卡盘:CL-05A4/CL-06A5/CL-08A6/CL-10A8千岛(CHANDOX)三爪中实液压卡盘

千岛(CHANDOX)中实回转油缸:L1020R/L1225R/L1530R/L2035R,卡盘世界有售

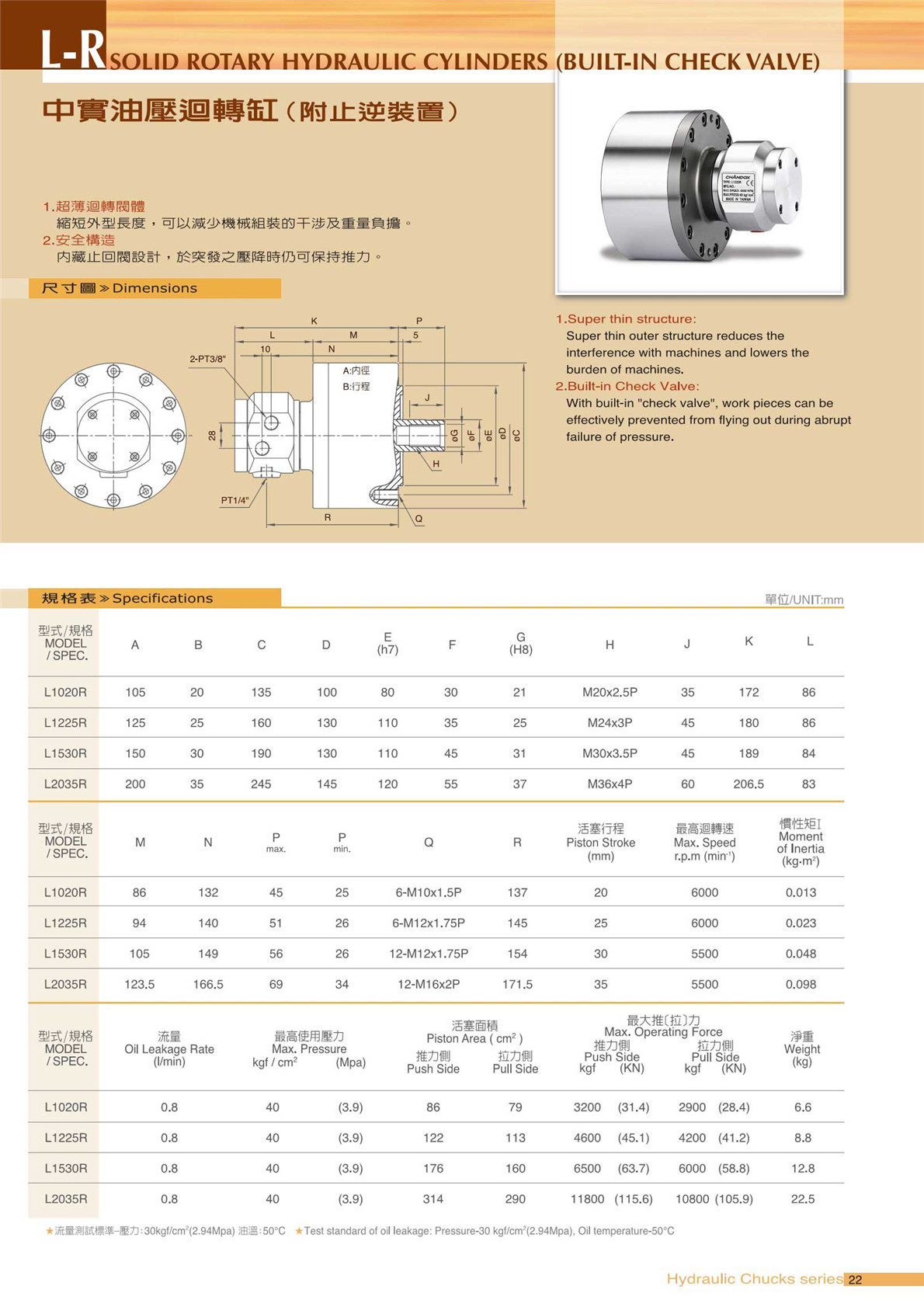

  超薄迴转阀体

  缩短外型长度,可以减少机械组装的干涉及重量负担。

  安全结构

  内藏止迴阀设计,于突发之压降时仍可保持推力。

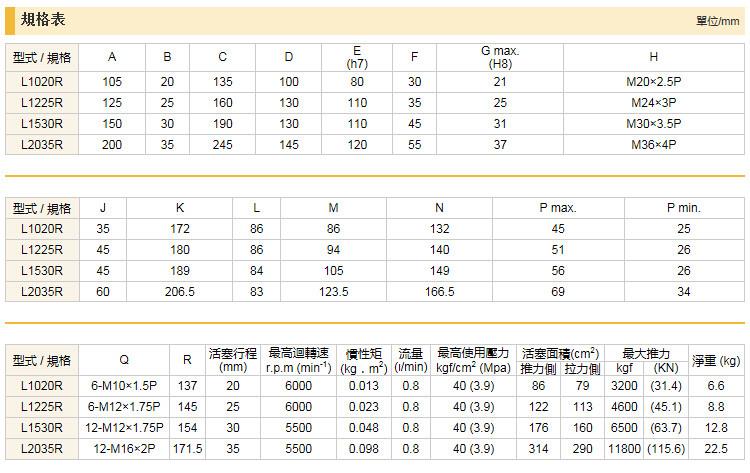

规格表                 单位:MM



型式 / 規格 A B C D E
(h7)
F G max.
(H8)
H
L1020R 105 20 135 100 80 30 21 M20×2.5P
L1225R 125 25 160 130 110 35 25 M24×3P
L1530R 150 30 190 130 110 45 31 M30×3.5P
L2035R 200 35 245 145 120 55 37 M36×4P



型式 / 規格 J K L M N P max. P min.
L1020R 35 172 86 86 132 45 25
L1225R 45 180 86 94 140 51 26
L1530R 45 189 84 105 149 56 26
L2035R 60 206.5 83 123.5 166.5 69 34



型式 / 規格 Q R 活塞行程
(mm)
最高迴轉速
r.p.m (min-1)
GDm2
(kg.m2)
流量
(ι/min)
最高使用壓力
kgf/cm2 (Mpa)
活塞面積(cm2) 最大推力 淨重 (kg)
推力側 拉力側 kgf (KN)
L1020R 6-M10×1.5P 137 20 6000 0.013 0.8 40 (3.9) 86 79 3200 (31.4) 6.6
L1225R 6-M12×1.75P 145 25 6000 0.023 0.8 40 (3.9) 122 113 4600 (45.1) 8.8
L1530R 12-M12×1.75P 154 30 5500 0.048 0.8 40 (3.9) 176 160 6500 (63.7) 12.8
L2035R 12-M16×2P 171.5 35 5500 0.098 0.8 40 (3.9) 314 290 11800 (115.6) 22.5
