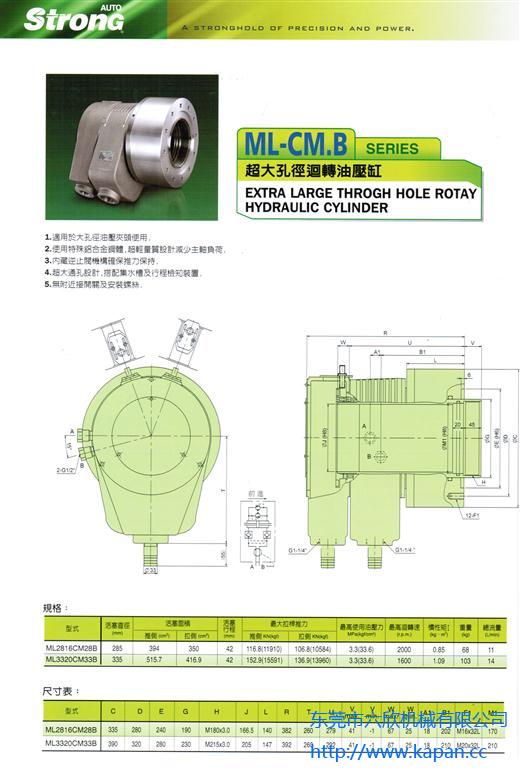

点击查看“亿川(AUTOStrong)超大孔径回转油压缸:ML2816/CM28B/ML3320/CM33B”大图

亿川超大孔径回转油压缸 产品尺寸图下载

24小时咨询热线 400-688-0096

型号: ML2816/CM28B/ML3320/CM33B
品牌: 亿川油缸
结构: 中空回转油缸
尺寸: 335/390
相关卡盘:亿川(AUTOStrong)三爪大孔径液压卡盘 NB-206A5/NB-208A6/NB-210A8

  ML-CM.B series

  超大孔径迴转油压缸

  EXTRA LARGE THROGH HOLE ROTAY HYDRAULIC CYLINDER

  适用于大孔径油压夹头产品系列使用.

  使用特殊铝合金钢体,超轻量质设计减少主轴负荷.

  内藏逆止阀机构确保推力保持.

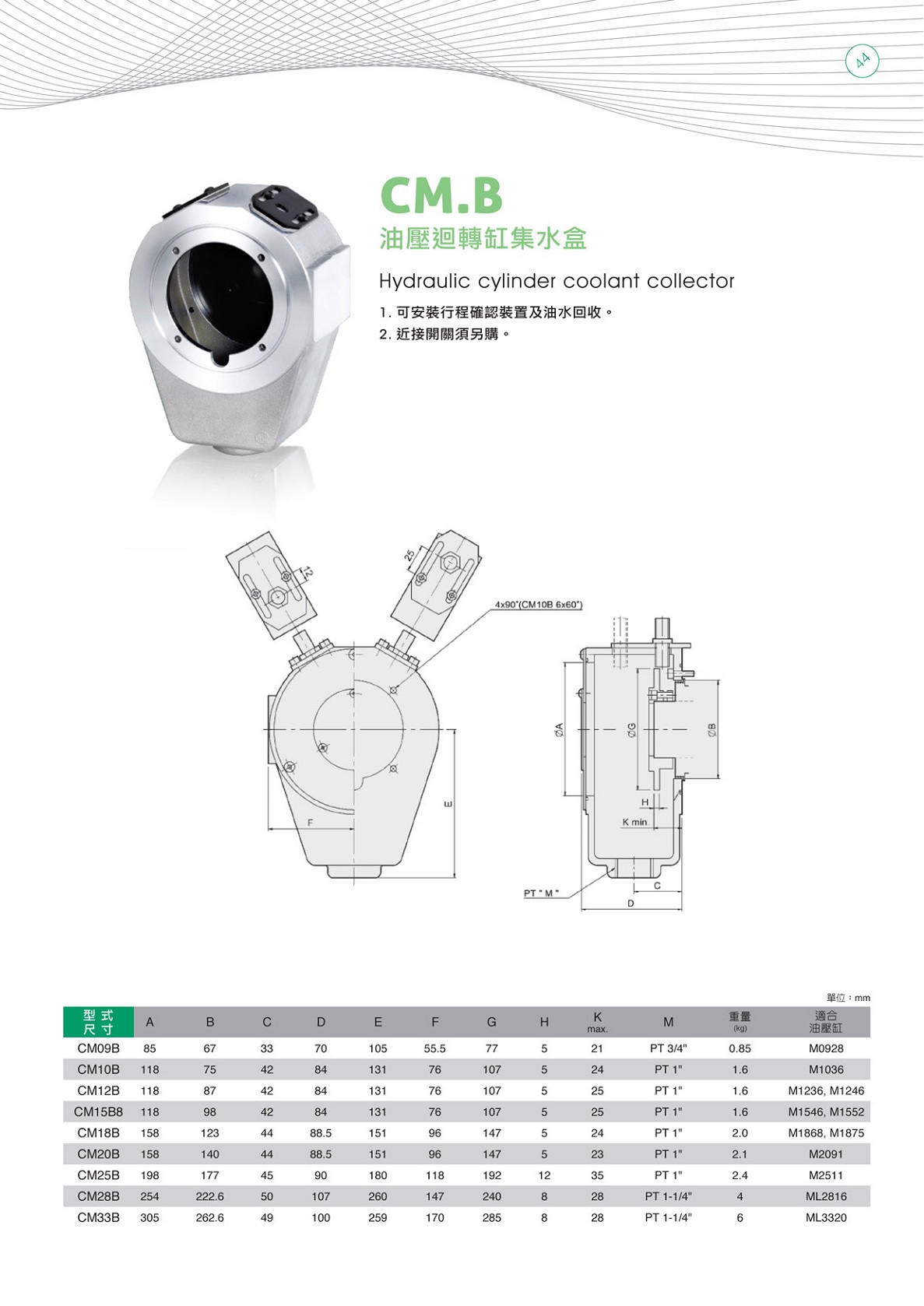

  超大通孔设计,搭配集水槽及行程检知装置.

亿川超大孔径回转油压缸



规格



型式 活塞
直径
(mm)
活塞面积 柱塞
行程
最大拉桿推力 最高使用油压力 MPa (kgf/c㎡) 最高迴转速 (r.p.m.) 惯性矩 I (kg.㎡) 重量
(kg)
总流量 (L/min)
推侧(c㎡) 拉侧(c㎡) 推侧 KN(kgf) 拉侧 KN(kgf)
ML2816 CM28B 285 394 350 42 116.8(11910) 106.8(10584) 3.3(33.6) 2000 0.85 68 9
ML3320 CM33B 335 515.7 416.9 42 152.9(15591) 136.9(13960) 3.3(33.6) 1600 1.09 103 10

尺寸表

型式 C D E G H J L R T U V max. V min. W max. W min. A1 B1 F1 M1
ML2816 CM28B 335 280 240 190 M180x3.0 166.5 140 382 260 279 41 -1 67 25 18 202 M16x32L 170
ML3320 CM33B 390 320 280 230 M215x3.0 205 147 392 260 292 41 -1 67 25 18 210 M20x32L 210
