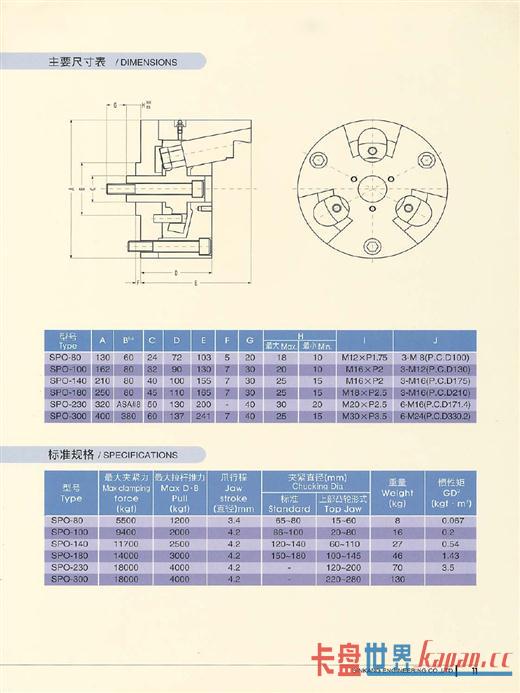

点击查看“绅纲(sinkang)外径型卡盘:SPO-80/SPO-100/SPO-140/SPO-180/SPO-230/SPO-300”大图

绅纲外径型卡盘 产品尺寸图下载

24小时咨询热线 400-688-0096

型号: SPO-80/SPO-100/SPO-140/SPO-180/SPO-230/SPO-300
品牌: 韩国绅纲
动力: 液压/油压卡盘
爪数: 特殊卡盘
尺寸: 80/100/140/180/200/280
相关配件或油缸:台湾贝斯特油压回转分流阀:OJ-31HA/OJ-51HA/OJ-T31A2HA/

绅纲(sinkang)外径型卡盘:SPO-80/SPO-100/SPO-140/SPO-180/SPO-230/SPO-300,卡盘世界有售

外径型卡盘:绅纲(sinkang)SPO系列

外径型卡盘:绅纲(sinkang)SPO系列



Type

Max Clamping
force(kgf)

Max.D.B.pull
(kgf)

Jaw stroke
mm(dia)

Chucking diameter(mm)

Weight
(kg)

GD²
(kgf・�)

Standard

Top Jaw Type

SPO-80

5500

1200

3.4

65~80

15~60

8

0.067

SPO-100

9400

2000

4.2

86~100

20~80

16

0.2

SPO-140

11700

2500

4.2

120~140

60~110

27

0.54

SPO-180

14000

3000

4.2

150~180

100~145

46

1.43

SPO-230

18000

4000

4.2

-

120~200

70

3.5

SPO-300

18000

4000

4.2

-

220~280

130



  1.适合于以已加工部分为标准, 适合加工其它部分的2次加工.

  2.Unclamp量大, 有拉向 stopper的功能,使用 Auto Loader时是必需的.

  3.在Collect Chuck切削力不行时, 使用 SPI, SPO Chuck能解决.
