首页 > 卡盘 > 绅纲内径型卡盘
点击查看“绅纲(sinkang)内径型卡盘:SPI-35/SPI-55/SPI-75/SPI-100/SPI-D6/SPI-D8”大图

绅纲内径型卡盘 产品尺寸图下载

24小时咨询热线 400-688-0096

型号: SPI-35/SPI-55/SPI-75/SPI-100/SPI-D6/SPI-D8
品牌: 韩国绅纲
动力: 液压/油压卡盘
爪数: 特殊卡盘
尺寸: 40/55/76/110/140/180/220/270
相关配件或油缸:

绅纲(sinkang)内径型卡盘:SPI-35/SPI-55/SPI-75/SPI-100/SPI-D6/SPI-D8,卡盘世界有售

内径型卡盘:绅纲(sinkang)SPI/SPI-D系列

内径型卡盘:绅纲(sinkang)SPI/SPI-D系列

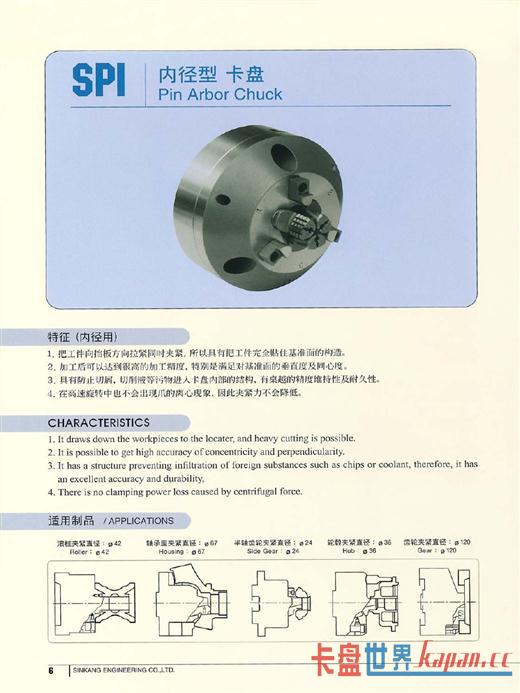

  Pin Arbor Chuck-SPI

  1.把加工物拉向 Stopper, Clamp, 加工时加工物绝对不会脱落

  2.加工后能得到很高的加工精度,特别是对标准面的高精度形象工差很满意.

  3.Chip. 切削油等异物质不能侵入的构造, 精度维持和耐久性强.

  4.高速回转时没有 Jaw现象, Clamp力不减弱.

  Pin Arbor Chuck-SPI-D

  1.有拉加工物的功能,加工后断面状态好.

  2. 防震构造, Chuck内部异物质不能侵入,耐久性强.

  3.Top Jaw交换方式, 工程容易改变.

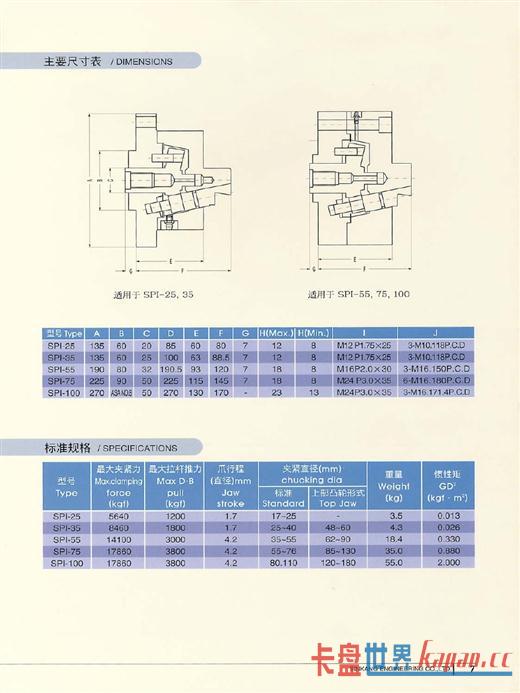

Type

Max Clamping
force(kgf)

Max.D.B.pull
(kgf)

Jaw stroke
mm(dia)

Chucking diameter(mm)

Max.speed
(r.p.m)

Weight
(kg)

GD²
(kgf・�)

Standard

Top Jaw Type

SPI-35

8460

1800

1.7

25~40

48~60




4.3

0.026

SPI-55

14100

3000

4.2

35~55

62~90




18.4

0.33

SPI-75

17860

3800

4.2

55~76

85~130




35

0.88

SPI-100

17860

3800

4.2

80~110

120~180




55

2.00

SPI-D6

2500

1500

5.8

35~140

70~140

5000

13


0.18


SPI-D8

4500

2500

7.2

40~180

90~180

4500

26


a.66

SPI-D10

6000

3500

10.8

50~220

100~220

4000

43.5


1.5

SPI-D12

7500

4500

10.8

60~270

110~270

3500

68

2.9
