点击查看“绅纲(sinkang)专用卡盘:SBL-6/SBL-8/SBL-10/SBL-12/SBL-15/SBL-18”大图

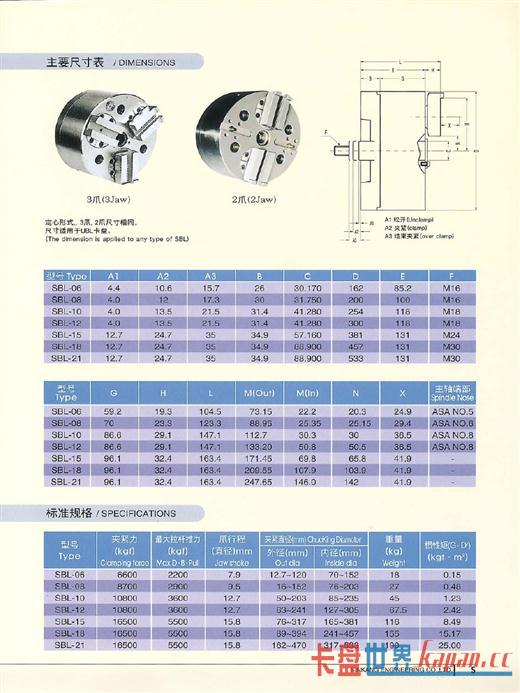

绅纲专用卡盘 产品尺寸图下载

24小时咨询热线 400-688-0096

型号: SBL-6/SBL-8/SBL-10/SBL-12/SBL-15/SBL-18
品牌: 韩国绅纲
动力: 液压/油压卡盘
爪数: 特殊卡盘
尺寸: 120/152/203/241/317/394/470
相关配件或油缸:

绅纲(sinkang)专用卡盘:SBL-6/SBL-8/SBL-10/SBL-12/SBL-15/SBL-18,卡盘世界有售

专用卡盘:绅纲(sinkang)SBL系列]

专用卡盘:绅纲(sinkang)SBL系列

        1.SBL Chuck内外径 Clamp功能

  2.绝对不损伤加工物 的Clamp功能

  3.能对应加工物外径偏差的Jaw的自动指向功能

  4.10°钉镀(20°Taper)可确实确实 Clamp

  5.没有力量损失, Clamp力是输入 的3倍

  6.即使Clamp长度短,有重切削工程的 Chucking功能

  1.SBL Chuck内外径 Clamp功能

  2.绝对不损伤加工物 的Clamp功能

  3.能对应加工物外径偏差的Jaw的自动指向功能

  4.10°口倍(20°Taper)确实地 Clamp

  5.没有力量损失, Clamp力是输入力的 3倍

  6.即使Clamp长度短,有重切削工程的 Chucking功能



Type

Clamping force
(kgf)

Max.D.B.pull
(kgf)

Jaw stroke
mm(dia)

Chucking diameter

Weight
(kg)

GD²
(kgf・�)

Outside dia.(mm)

Inside dia.(mm)

SBL-6

6600

2200

7.9

12.7~120

70~152

18

0.15

SBL-8

8700

2900

9.5

16~152

76~203

27

0.48

SBL-10

10800

3600

12.7

50~203

85~235

45

1.23

SBL-12

10800

3600

12.7

63~241

127~305

67.5

2.42

SBL-15

16500

5500

15.8

76~317

165~381

84.5

8.49

SBL-18

16500

5500

15.8

89~394

241~457

120

15.17

SBL-21

16500

5500

15.8

162~470

317~533

180

25.00

  用途 SBL型 Power Chuck是和原来的 Power Chuck完全不同的水槽构成,原来的 Chuck不能解决的口排进物件 Clamp, Auto Loading时完全粘在标准面上, 能解决强力切削等问题.
