首页 > 回转缸 > 千岛中实回转油缸

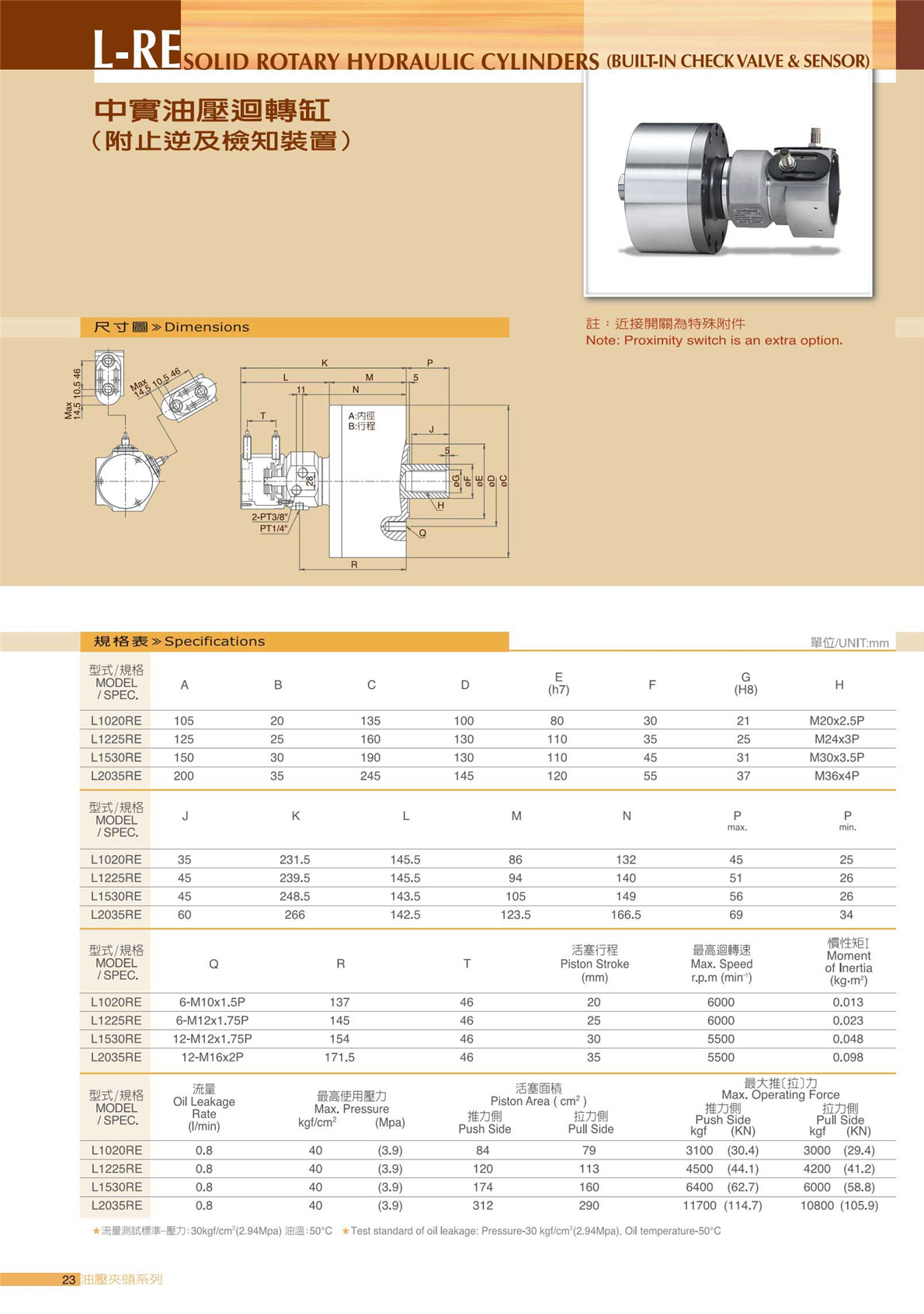

点击查看“千岛(CHANDOX)中实回转油缸:L1020RE/L1225RE/L1530RE/L2035RE”大图

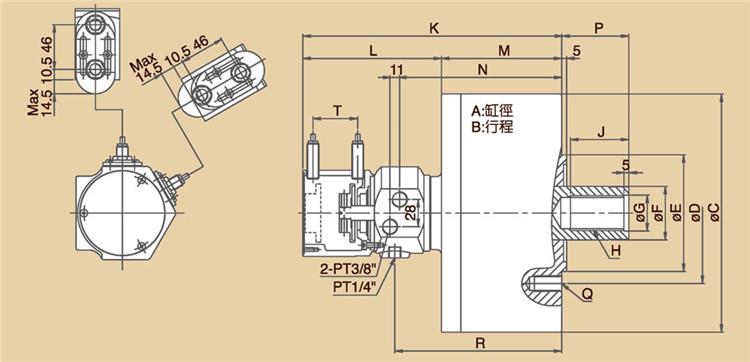

千岛中实回转油缸 产品尺寸图下载

24小时咨询热线 400-688-0096

型号: L1020RE/L1225RE/L1530RE/L2035RE
品牌: 千岛油缸
结构: 中实回转油缸
尺寸: 106/125/150/200
相关卡盘:千岛(CHANDOX)后拉式液压卡盘 PL-06/PL-08/PL-10

千岛(CHANDOX)中实回转油缸:L1020RE/L1225RE/L1530RE/L2035RE,卡盘世界有售

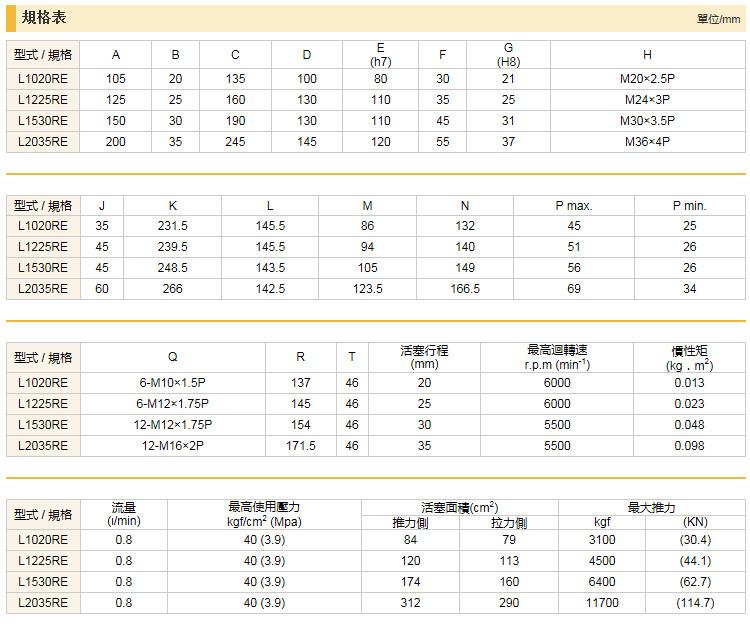

 规格表   单位/mm

型式 / 规格 A B C D E
(h7)
F G
(H8)
H
L1020RE 105 20 135 100 80 30 21 M20×2.5P
L1225RE 125 25 160 130 110 35 25 M24×3P
L1530RE 150 30 190 130 110 45 31 M30×3.5P
L2035RE 200 35 245 145 120 55 37 M36×4P



型式 / 规格 J K L M N P max. P min.
L1020RE 35 231.5 145.5 86 132 45 25
L1225RE 45 239.5 145.5 94 140 51 26
L1530RE 45 248.5 143.5 105 149 56 26
L2035RE 60 266 142.5 123.5 166.5 69 34



型式 / 规格 Q R T 活塞行程
(mm)
最高迴转速
r.p.m (min-1)
GDm2
(kg.m2)
L1020RE 6-M10×1.5P 137 46 20 6000 0.013
L1225RE 6-M12×1.75P 145 46 25 6000 0.023
L1530RE 12-M12×1.75P 154 46 30 5500 0.048
L2035RE 12-M16×2P 171.5 46 35 5500 0.098



型式 / 规格 流量
(ι/min)
最高使用压力
kgf/cm2 (Mpa)
活塞面积(cm2) 最大推力
推力侧 拉力侧 kgf (KN)
L1020RE 0.8 40 (3.9) 84 79 3100 (30.4)
L1225RE 0.8 40 (3.9) 120 113 4500 (44.1)
L1530RE 0.8 40 (3.9) 174 160 6400 (62.7)
L2035RE 0.8 40 (3.9) 312 290 11700 (114.7)
