强力型生爪

24小时咨询热线 400-688-0096

型号：
尺寸：

特性

强力型生爪适用于强力型夹头。
我们提供各种不同厂牌适用之强力型生爪。
依工件大小，将生爪分为：
- 标準型
- 加高型
- 加长型…等，以供顾客方便选购。

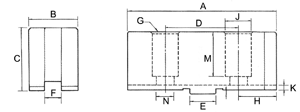

强力型生爪尺寸图

尺寸表单位/UNIT:mm
品目寸法型式	A	B	C	D	E	F	G	H	J	K	M	N	重量 kg
PSJ06-032	80	26	32	38.1	12.68	7.94	M8	21	14	3.5	20	8.5	1.5
PSJ07(08)-032	95	31	32	44.45	12.68	7.94	M10	24	17	3.5	18	11	1.7
PSJ-09(10)-032	110	31	32	53.98	19.03	12.7	M12	28	19	3.5	18	13	1.9
PSJ12-054	125	42	54	63.5	19.03	12.7	M12	34	19	3.5	40.5	13	5.3
PSJ16-070	160	50	70	76.2	19.03	12.7	M16	42	25	3.5	48	17	11

PSJ06
品目寸法型式	长 A	宽 B	高 C	备註
PSJ06-032	85	32	32
PSJ06-048	73	26	48
PSJ06-073	73	26	73

PSJ07(08)
品目寸法型式	长 A	宽 B	高 C	备註
PSJ07(08)-032	95	32	32
PSJ07(08)-048	89	31	48
PSJ07(08)-073	89	31	73
PSJ07(08)-100	89	31	100
PSJ07(08)-120	89	31	120
PSJ07(08)-150	89	31	150
PSJ07(08)-048150	150	31	48

PSJ09(10)
品目寸法型式	长 A	宽 B	高 C	备註
PSJ09(10)-032	105	32	32
PSJ09(10)-048	103	31	48
PSJ09(10)-063	103	31	63
PSJ09(10)-080	103	31	80
PSJ09(10)-100	103	31	100
PSJ09(10)-120	103	31	120
PSJ09(10)-150	103	31	150
PSJ09(10)-048150	150	31	48
PSJ09(10)-063150	150	31	63
PSJ09(10)-048210	210	31	48
PSJ09(10)-048300	300	31	48

PSJ12
品目寸法型式	长 A	宽 B	高 C	备註
PSJ12-048	125	40	48
PSJ12-070	125	40	70
PSJ12-090	125	40	90
PSJ12-120	125	40	120
PSJ12-048180	180	40	48
PSJ12-063180	180	40	63
PSJ12048230	230	40	48

PSJ16
品目寸法型式	长 A	宽 B	高 C	备註
PSJ16-070	162	50	70
PSJ16-100	162	50	100
PSJ16-120	162	50	120
