标准油压生爪

24小时咨询热线 400-688-0096

型号: SJ04/SJ05/SJ06/SJ08/SJ10/SJ12/SJ15/SJ18/SJ21/SJ24
尺寸: 51/62/73/95/110/129/165/180

特性

标准油压生爪是使用最广泛的生爪型式,依工件的外径大小,前端区分为标準型、120°尖型、90°尖型、60°尖型等适用之型式,让使用者依不同的加工条件,有更多、更方便的选择,以免除不必要的修改动作。

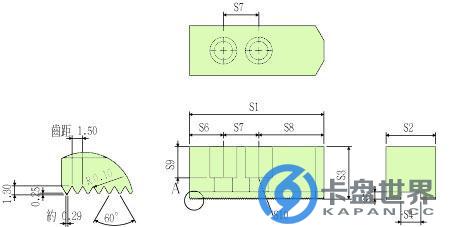

标准生爪尺寸图

 尺寸表

型式 尺寸﹝mm﹞ 锯齿状节距
Serration Pitch
重量
kg
S-1 S-2 S-3 S-4 S-5 S-6 S-7 S-8 S-9 S-10
SJ04 51 23 23 10 4 10 14 27 13 M8 1.5*60° 0.5
SJ05 62 23 27 10 4 10 14 38 17 M8 1.5*60° 0.7
SJ06 73 31 30/36 12 5 15 20 37 18 M10 1.5*60° 1.5
SJ08 95 35 37 14 5 24 25 46 22 M12 1.5*60° 2.5
SJ10 110 40 42 16 5 30 30 50 27 M12 1.5*60° 3.6
SJ12 129 48 48 18 / 21 5 39 30 60 28 M14 / M16 1.5*60° 6.2
SJ15 165 62 62 22 / 25.5 8 / 5 37 43 85 37 M20 1.5*60° 12.6
SJ18 165 62 62 22 / 25.5 8 / 5 37 43 85 37 M20 1.5*60° 12.6
SJ21 180 63 70 25 9 - 60 80 45 M20 3.0*60° 16.2
SJ24 180 63 70 25 9 - 60 80 45 M20 3.0*60° 16.2
