首页 > 卡盘 > 瑞岩二爪大通孔液压卡盘
点击查看“瑞岩(SEOAM)二爪大通孔液压卡盘:CGHT-08”大图

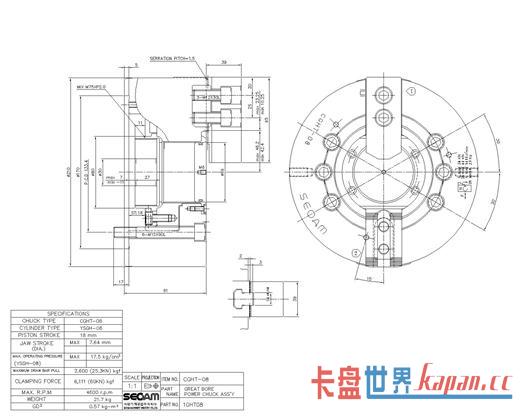

瑞岩二爪大通孔液压卡盘 产品尺寸图下载

24小时咨询热线 400-688-0096

型号: CGHT-08
品牌: 韩国瑞岩
动力: 液压/油压卡盘
爪数: 二爪卡盘
尺寸: 210
相关配件或油缸:瑞岩(SEOAM)超大通孔油缸YSHL-15/YSHL-21



二爪超大通孔液压卡盘:瑞岩(SEOAM)CGHT系列

Spec
Model
Order NO. Spindle nose NO. Thru-hole(Diameter) mm Jaw stroke(Diameter) mm Plunger stroke mm Gripping Max Gripping Min Max. permissible input force KN(kgf)
CGHT-08 1GHT08 A2-6 66 7.6 18 210 11 38(3900)
Item
Model
A B C F G H J K L M N Max N Min O Max
CGHT-08 210 910 170 5 133.4 133.4 66 6-M12 20 25 46.2 42.4 23.25
Item
Model
O Min P Max P Min R S T U Max V W X Y Z
CGHT-08 10.25 7 -11 14 27 2 M75X2.0 3-M6 80 30 39 95
Spec
Model
Max. static gripping force KN(kgf) Max. Permissible speed r.p.m weight(With standard soft jaws) Gd moment of inertia matching cylinder Matching hard jaw Matching soft jaw
CGHT-08 94(9597) 5000 23 5.59(0.57) YSGH-08 HJ-08T1 SJ-08T1
