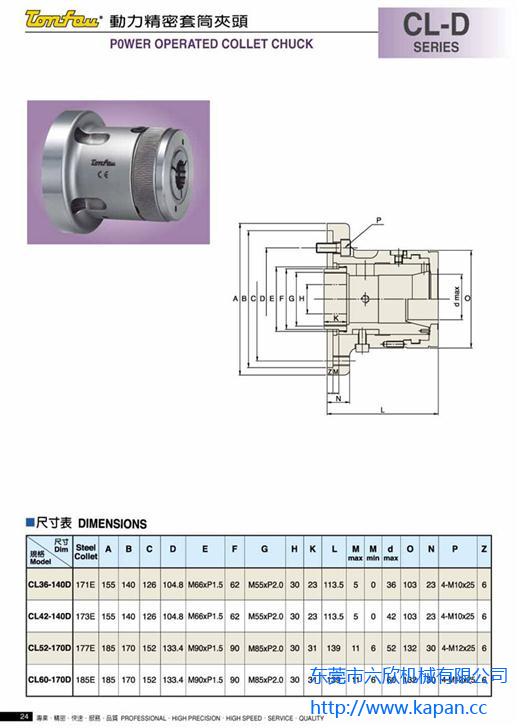

点击查看“通福精密套筒夹头CL36-140D/CL42-140D/CL52-170D/CL60-170D”大图

通福精密套筒夹头 产品尺寸图下载

24小时咨询热线 400-688-0096

型号: CL36-140D/CL42-140D/CL52-170D/CL60-170D
尺寸: 155/185
配套气缸或者油缸:通福(Tonfou)超薄中空回转油缸 RCS6/RCS8/RCS10

供应通福精密套筒夹头CL36-140D/CL42-140D/CL52-170D/CL60-170D

通福精密套筒夹头



尺寸
搭配筒夾 A B C D E F G H K L M
最大
M
最小
d
最大
O N P Z
型式
CL36-140D 171E 155 140 126 104.8 M66xP1.5 62 M55xP2.0 30 23 113.5 5 0 36 103 23 4-M10x25 6
CL42-140D 173E 155 140 126 104.8 M66xP1.5 62 M55xP2.0 30 23 113.5 5 0 42 103 23 4-M10x25 6
CL52-170D 177E 185 170 152 133.4 M90xP1.5 90 M85xP2.0 30 31 139 11 6 52 132 30 4-M12x25 6
CL60-170D 185E 185 170 152 133.4 M90xP1.5 90 M85xP2.0 30 31 139 11 6 60 132 30 4-M12x25 6
