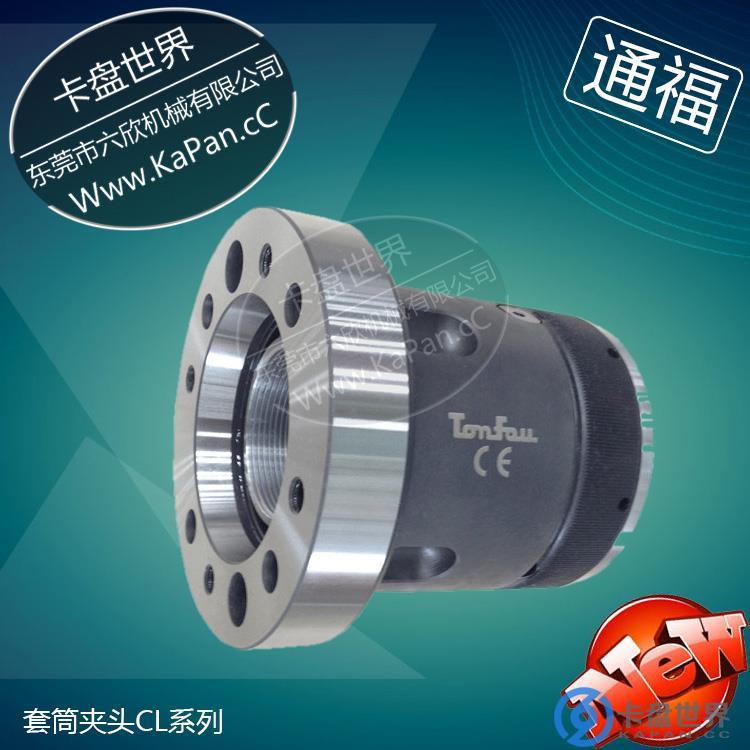

点击查看“通福动力精密套筒夹头CL30-A4/CL42-A5/CL52-A6/CL60-A6/CL80-A8”大图

通福动力精密套筒夹头 产品尺寸图下载

24小时咨询热线 400-688-0096

型号: CL30-A4/CL42-A5/CL52-A6/CL60-A6/CL80-A8
尺寸: 112/135/170/220
配套气缸或者油缸:通福(Tonfou)中空回转油缸:RC4/RC5/RC6/RC8/RC10/RC10X/RC12/RC15

供应通福动力精密套筒夹头CL30-A4/CL42-A5/CL52-A6/CL60-A6/CL80-A8

通福动力精密套筒夹头

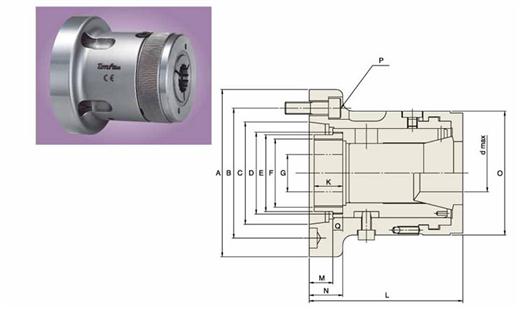

产品规格



型式
CL30-A4 CL36-A5 CL42-A5 CL42-A6 CL52-A5 CL52-A6 CL60-A6 CL60-A8 CL80-A8
尺寸
最大速度 7000 6000 6000 6000 6000 60000 5000 5000 4000
搭配筒夹 163E 171E 173E 173E 177E 177E 185E 185E 193E
A 112 135 135 170 135 170 170 220 220
B 82.6 104.8 104.8 133.4 104.8 133.4 133.4 171.4 171.4
C 63.5 82.56 82.56 106.36 82.56 106.36 106.36 139.7 139.7
D M50xP1.5 M66xP1.5 M66xP1.5 M66xP1.5 M70xP1.5 M90xP1.5 M90xP1.5 M90xP1.5 M114xP2.0
E 45 62 62 66 62 66 66 90 108
F M40xP1.5 M55xP2.0 M55xP2.0 M60xP2.0 M55xP2.0 M60xP2.0 M60xP2.0 M85xP2.0 M100xP2.0
G 20 30 30 30 30 30 30 30 30
K 23 23 23 23 23 31 31 31 31
M 最大 21.5 26 26 29 26 33 33 33 34
M 最小 16.5 21 21 24 21 28 28 28 29
N 30 27 27 32 27 27 27 37 35
d 30 36 42 42 52 52 60 60 80
O 87 103 103 103 113 132 132 132 155
L 110 129 129 133 129 155 155 155 175
P 3-M10x30 4-M10x30 4-M10x30 4-M12x30 4-M10x30 4-M12x30 4-M12x30 4-M16x35 6-M16x35
Q 8 8 8 8 8 8 8 8 11
