首页 > 回转缸 > 千岛大孔径超薄中空油压回转缸

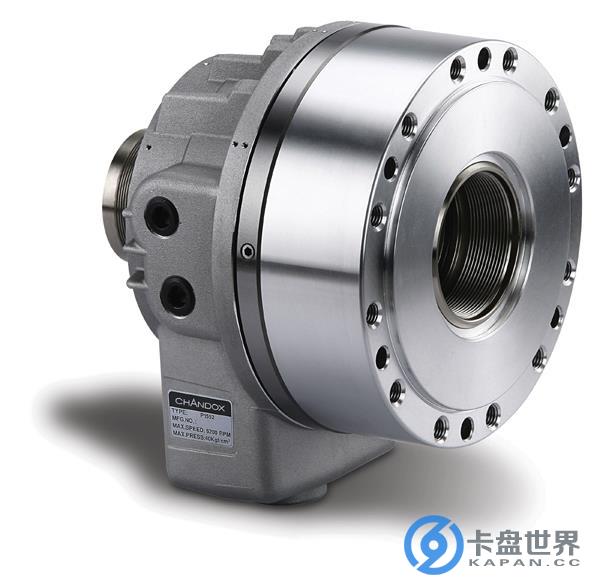

点击查看“千岛(CHANDOX)大孔径超薄中空油压回转缸P1452S/P1666S/P1881S”大图

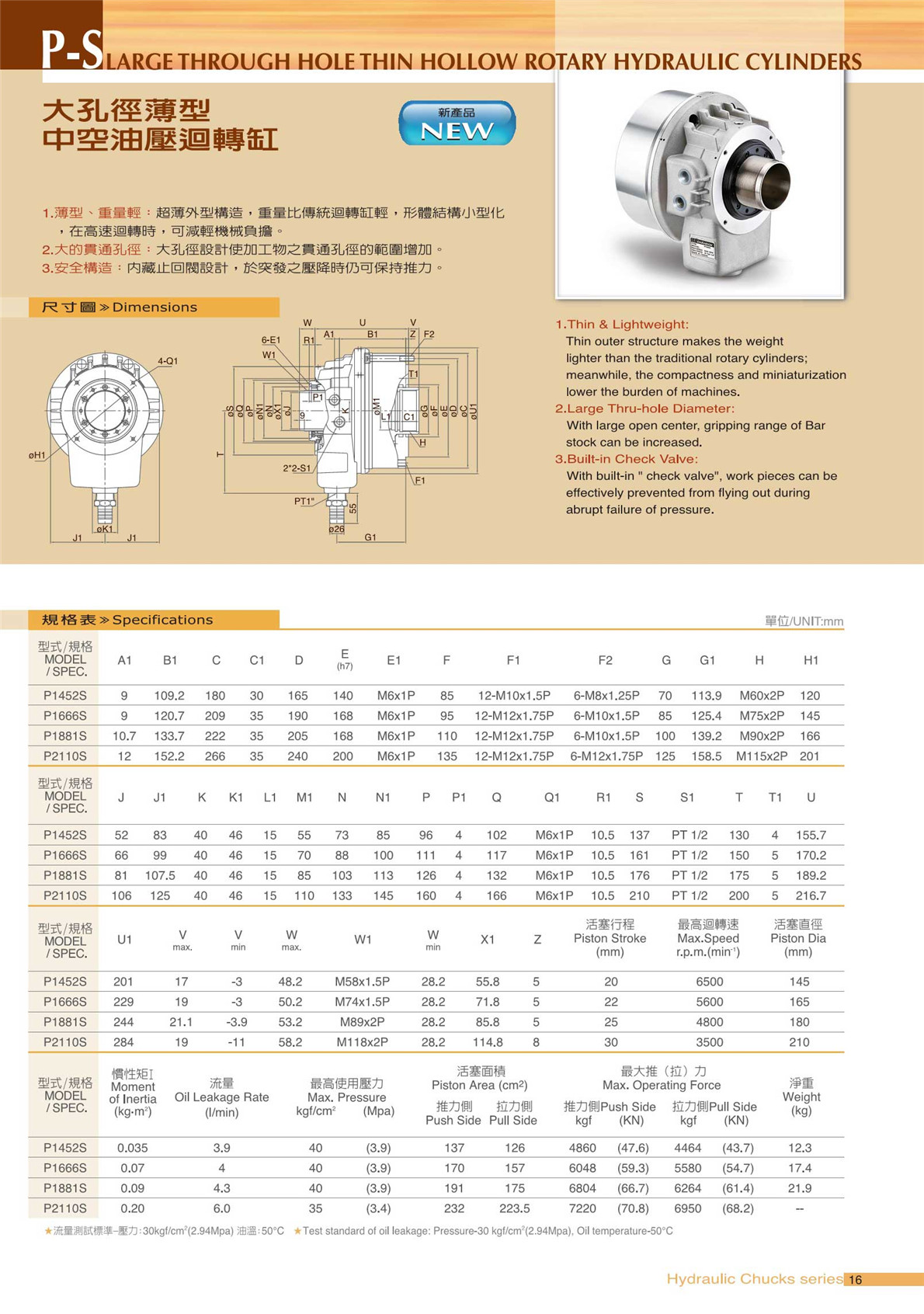

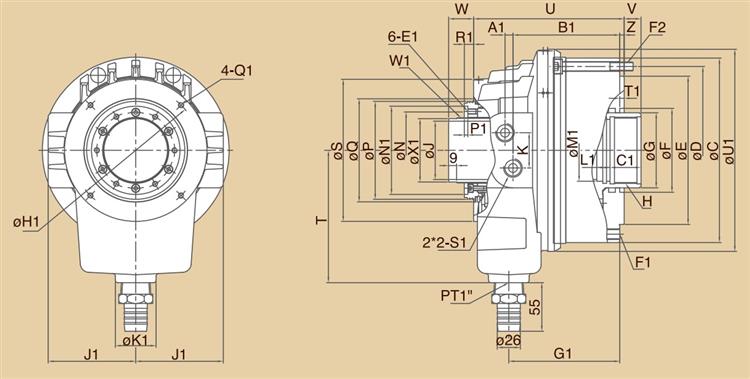

千岛大孔径超薄中空油压回转缸 产品尺寸图下载

24小时咨询热线 400-688-0096

型号: P1452S/P1666S/P1881S
品牌: 千岛油缸
结构: 中空回转油缸
尺寸: 183/208/234
相关卡盘:千岛大通孔液压卡盘 OPB-206/OPB-208/OPB-210

千岛(CHANDOX)大孔径超薄中空油压回转缸:P1452S/P1666S/P1881S,卡盘世界有售



规格表                                    单位/mm



型式 / 規格 A1 B1 C C1 D E E1 F F1 F2 G G1 H H1
P1452S 9 109.2 180 30 165 140 M6×1P 85 12-M10×1.5P 6-M8×1.25P 70 113.9 M60×2P 120
P1666S 9 120.7 209 35 190 168 M6×1P 95 12-M12×1.75P 6-M10×1.5P 85 125.4 M75×2P 145
P1881S 10.7 133.7 222 35 205 168 M6×1P 110 12-M12×1.75P 6-M10×1.5P 100 139.2 M90×2P 166



型式 / 規格 J J1 K K1 L1 M1 N N1 P P1 Q Q1 R1 S S1 T T1 U
P1452S 52

83

40 46 15 55 73 85 96 4 102 M6 x 1P 10.5 137 PT 1/2 130 4 155.7
P1666S 66 99 40 46 15 70 88 100 111 4 117 M6 x 1P 10.5 161 PT 1/2 150 5 170.2
P1881S 81 107.5 40 46 15 85 103 113 126 4 132 M6 x 1P 10.5 176 PT 1/2 175 5 189.2



型式 / 規格 U1 V max V min W max W1 W min X1 Z 活塞行程 (mm) 最高迴轉速 r.p.m.(min-1) 活塞直徑 (mm)
P1452S 201 17 -3 48.2 M58x1.5P 28.2 55.8 5 20 6500 145
P1666S 229 19 -3 50.2 M74x1.5P 28.2 71.8 5 22 5600 165
P1881S 244 21.1 -3.9 53.2 M89x2P 28.2 85.8 5 25 4800 180

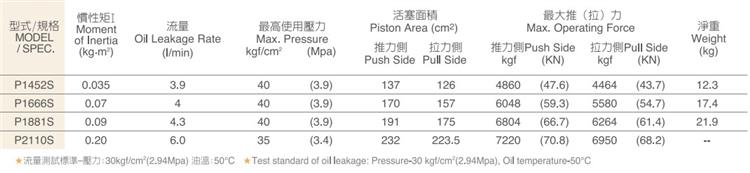

型式 / 規格 GD 2 (kg.m2 ) 流量 (l/min) 最高使用壓力
Kgf/cm2 (Mpa)
活塞面積 (cm2 ) 最大推(拉)力 淨重
推力側 拉力側 推力側
Kgf (KN)
拉力側
Kgf (KN)
P1452S 0.035 3.9 40(3.9) 137 126 4860(47.6) 4464(43.7) 12.3
P1666S 0.07 4 40(3.9) 170 157 6048(59.3) 5580(54.7) 17.4
P1881S 0.09 4.3 40(3.9) 191 175 6804(66.7) 6264(61.4) 21.9
