型号: CR42-140/CR60-170/CR60-220
尺寸: 155/185/235
配套气缸或者油缸:

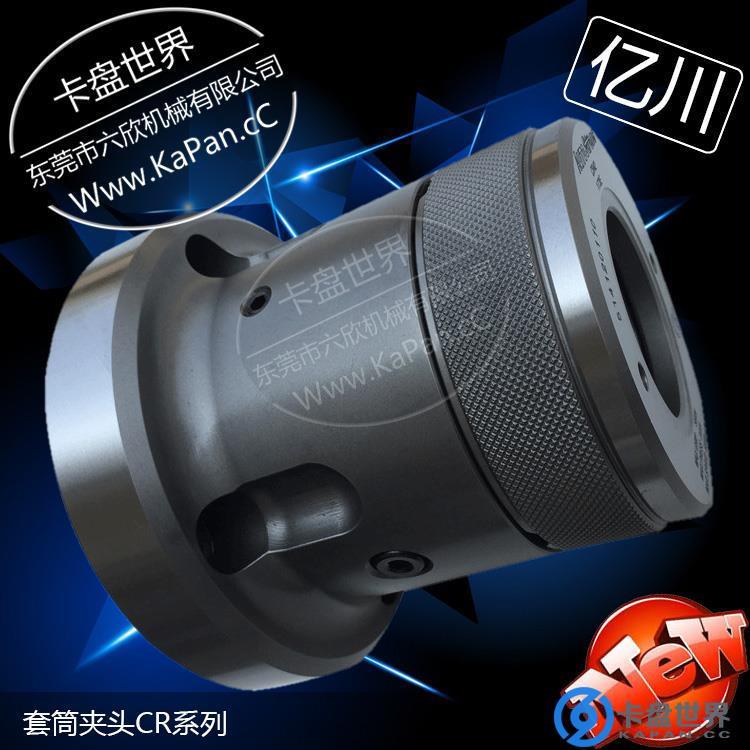

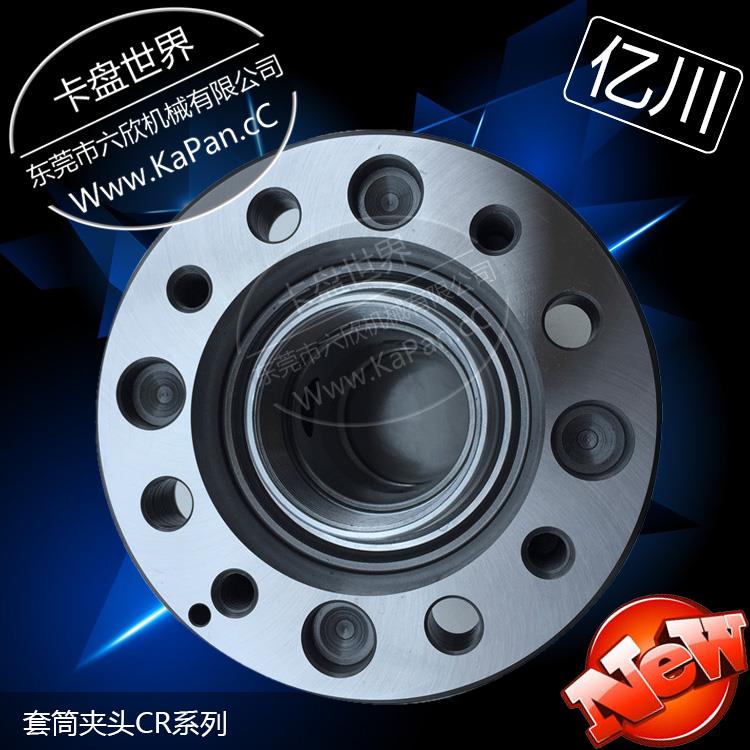

亿川筒夹夹头 CR42-140/CR60-170/CR60-220,

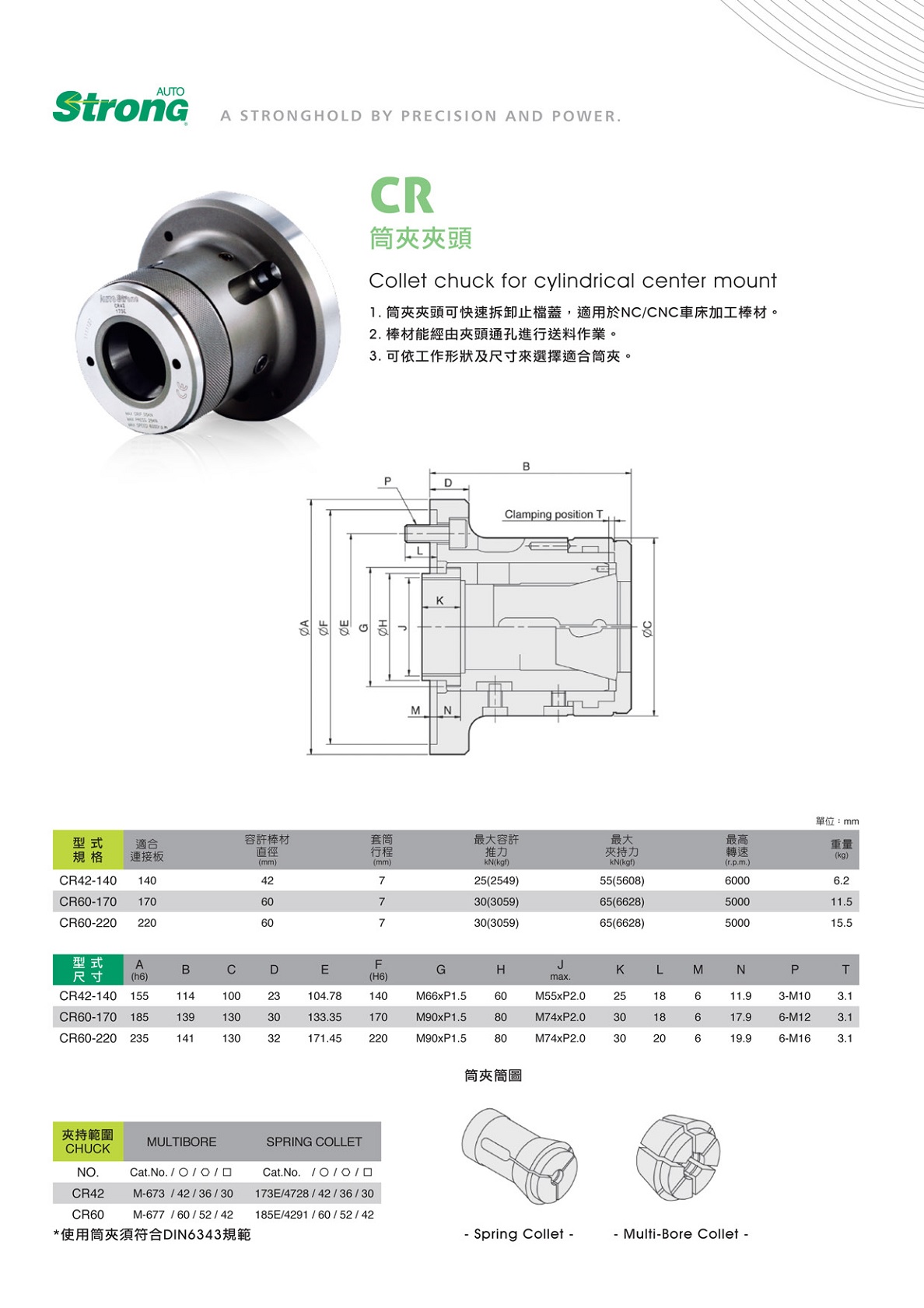

台湾亿川筒夹夹头  CR系列

  特点:

       1、筒夹夹头可快速拆卸止档盖,适用于NC/CNC车床加工棒材.

  2、棒材能经由夹头通孔进行送料作业.

  3、可依工作形状及尺寸来选择适合的筒夹.

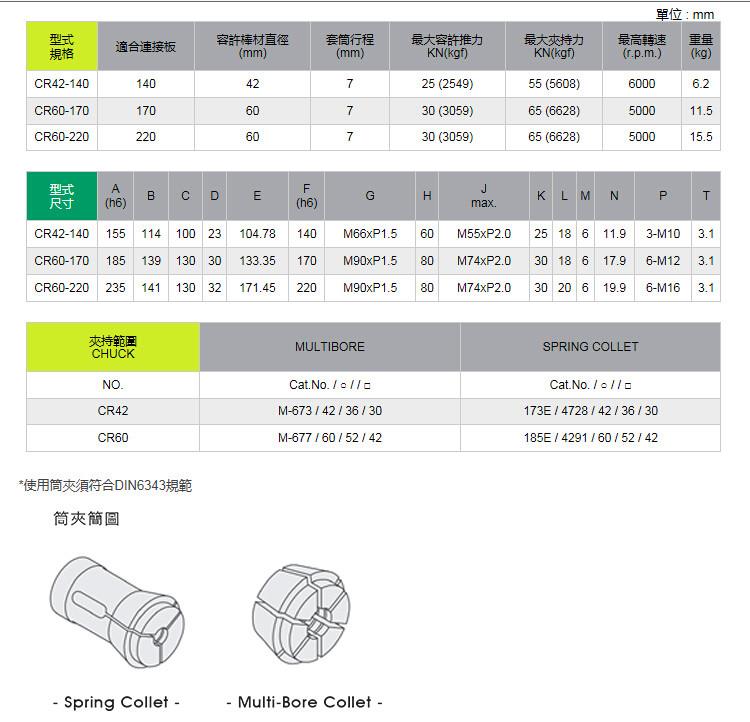

规格



  尺寸
型式
适合主轴 容许棒材直径(mm) 套筒行程(mm) 重量 (kg) 最大容许推力(kgf) 最大夹持力(kgf) 最高迴转速(r.p.m.)
CR42-140 140 42 7 6.2 25(2549) 55(5608) 6,000
CR60-170 170 60 7 11.5 30(3059) 65(6628) 5,000
CR60-220 220 60 7 15.5 30(3059) 65(6628) 5,000

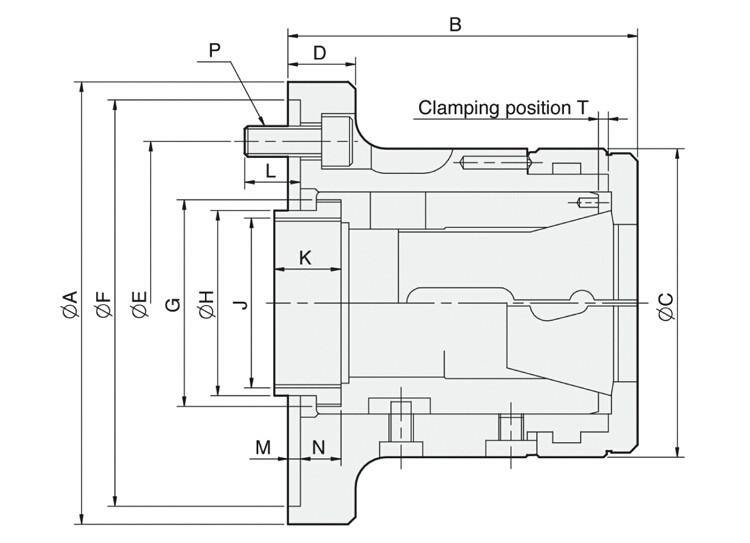

尺寸表

尺寸
型式
A(h6) B C D E F(H6) G H J max. K L M N P T
CR42-140 155 114 100 23 133.35 140 M66XP1.5 66 M55XP2.0 25 18 6 119.9 3-M10 3.1
CR60-170 185 139 130 30 133.35 170 M90XP1.5 80 M74xP2.0 30 18 6 17.9 6-M12 3.1
CR60-220 235 141 130 32 171.45 220 M90XP1.5 80 M74xP2.0 30 20 6 19.9 6-M16 3.1

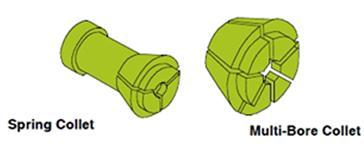

夹持范围

CHUCK MULTIBORE SPRING COLLET
NO. CAT.NO. CAT.NO.
CR42 M-673 42 36 30 173E/4728 42 36 30
CR60 M-677 60 52 42 185E/4291 60 52 42

使用筒夹须符合 DIN 6343规范
